2РМТ42КПЭ50Ш8В1В

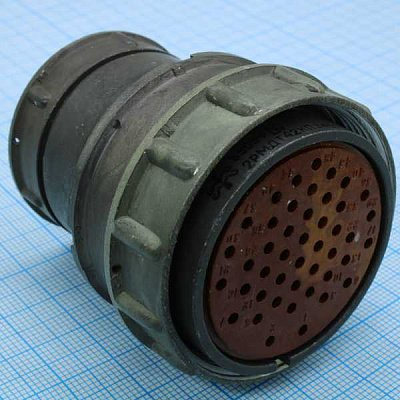

2РМТ42КПЭ50Ш8В1В — это цилиндрический низкочастотный соединитель серии 2РМТ, обычно применяемый в радиоэлектронной и промышленной аппаратуре для разъёмных соединений цепей постоянного и переменного тока. По обозначению это кабельная вилка с 50 контактами, рассчитанная на резьбовое сочленение и всеклиматическое исполнение.

Что означает обозначение

• 2РМТ — серия цилиндрических низкочастотных соединителей, тропикоустойчивых, с резьбовой фиксацией.

• 42 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 50 — количество контактов.

• Ш — вилка.

• 8В1В — код исполнения, связанный с сочетанием контактов, покрытием и климатическим исполнением; точная расшифровка зависит от каталога производителя, но для этой серии обычно указывается серебряное покрытие контактов и всеклиматическое исполнение.

Основные характеристики

Для близкого по конструкции исполнения 2РМТ42КПЭ/КУЭ50 производители указывают такие параметры: диаметр корпуса около 51 мм, высота около 67,5 мм, материал корпуса — алюминиевый сплав, материал изолятора — карболит, контакты — извлекаемые, покрытие — серебро.

Рабочие параметры обычно включают напряжение до 700 В, ток на контакт в зависимости от диаметра контакта, вибро- и удароустойчивость, а также рабочий диапазон температур примерно от -60 до +100 °C.

Где применяется

Такой разъём используют там, где нужна надёжная многоконтактная связь при умеренно жёстких условиях эксплуатации: в промышленной электронике, аппаратуре связи, приборах, распределительных и кабельных узлах.

На что обратить внимание

При подборе важно сверить именно полное обозначение: у 2РМТ-изделий небольшая разница в буквах после размера корпуса может означать другой тип патрубка, тип гайки, покрытие контактов или сочленение контактов. Для заказа и замены обычно проверяют три вещи: тип корпуса, количество и диаметр контактов, а также исполнение для экранированного или неэкранированного кабеля.
