2РМТ42КПЭ50Ш2В1В

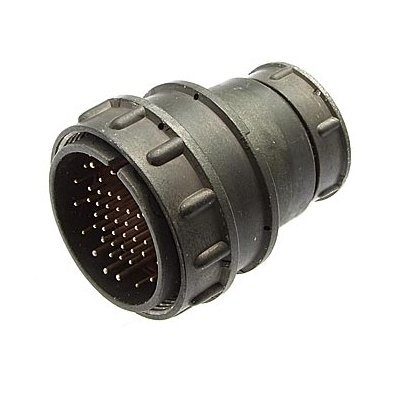

2РМТ42КПЭ50Ш2В1В — это кабельная вилка из серии 2РМТ, предназначенная для соединения низкочастотных электрических цепей. У неё 50 контактов, корпус типоразмера 42, прямой патрубок и всеклиматическое исполнение, а контакты имеют серебряное покрытие.

Назначение

Разъём используют в электрических цепях постоянного и переменного тока, в том числе при частотах до 3 МГц. Это цилиндрический негерметичный соединитель, рассчитанный на кабельный монтаж.

Основные параметры

По найденному описанию, для него указаны такие характеристики: рабочее напряжение до 560 В, сопротивление изоляции не менее 1000 МОм, температура работы от -60 до +100 °C и минимальная наработка 5000 часов. Также заявлен ресурс до 500 циклов сочленения/расчленения.

Обозначение

Маркировка читается так: 2РМТ — тип разъёма, 42 — размер корпуса, К — кабельный корпус, П — прямой патрубок, Э — патрубок для экранированного кабеля, 50 — число контактов, Ш — вилка, 2 — сочетание контактов, В — серебряное покрытие контактов, 1 — цилиндрический контакт, В — всеклиматическое исполнение.

Конструктивно

В описании указано, что разъём выполнен из алюминиевого сплава АЛ-11, а изолятор — из пресс-материала АГ-4. Для соединения ему нужна соответствующая ответная часть того же семейства и подходящего исполнения.

Что важно знать

Перед применением стоит проверить совпадение типа корпуса, числа контактов, исполнения патрубка и маркировки ответной части, потому что совместимы только парные варианты соединителей. Если нужна, могу дальше разобрать именно расшифровку маркировки по символам или подобрать подходящую ответную часть.
