2РМТ42Б30Ш2В1В

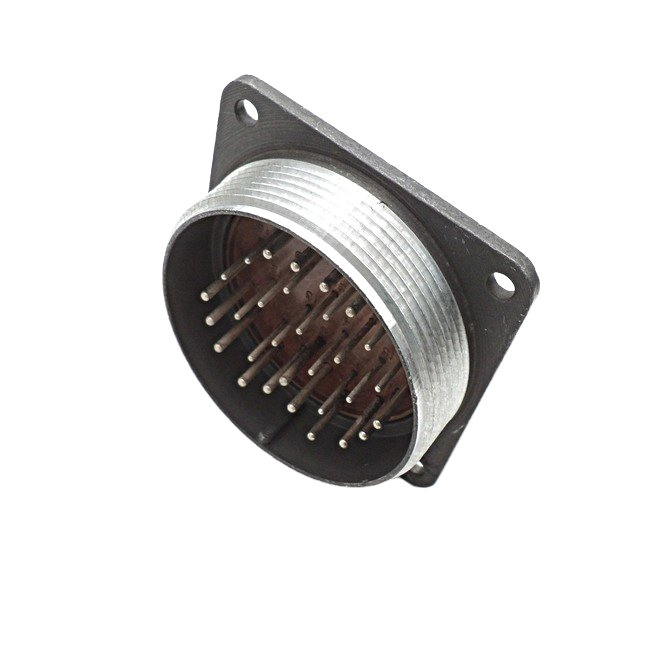

2РМТ42Б30Ш2В1В — отечественный цилиндрический низкочастотный блочный соединитель (вилка) на 30 контактов, предназначенный для общего применения в радиоэлектронной и радиотехнической аппаратуре; он имеет резьбовое сочленение, всеклиматическое исполнение и серебряное покрытие контактов.

Конструкция и назначение

• Тип: цилиндрический низкочастотный соединитель, часть — вилка (обозначение "Ш" — штекер/вилка).

• Корпус — блочный (обозначение "Б"), исполнение рассчитано на всеклиматические условия (климат. исполнение В).

• Сочленение резьбовое, поляризация корпуса — одношпоночная (предотвращает неверное совмещение).

Электрические характеристики

• Количество контактов: 30.

• Контакты двух типоразмеров: 1,0 мм и 1,5 мм (по сочетанию контактов).

• Максимальное рабочее (амплитудное) напряжение — обычно указывают 560 В и 700 В для разных условий.

• Максимальная суммарная токовая нагрузка на соединитель — до порядка 168 А (зависит от комбинации контактов); токовая нагрузка на отдельный контакт зависит от диаметра: для 1 мм и 1,5 мм контактов — значения порядка нескольких ампер (см. технические таблицы производителя).

• Сопротивление контакта (в мОм) уменьшается с ростом диаметра контакта (например, ~5 мОм для 1,0 мм и ~2,5 мОм для 1,5 мм в типичных спецификациях).

• Емкость между контактами указана в спецификациях как малая (порядка нескольких пФ).

Механические и климатические параметры

• Рабочий температурный диапазон от примерно −60 °C до +100 °C (с выдержкой по смене температур до +150 °C в некоторых документах).

• Вибрационная стойкость и стойкость к ударам приведены в технических условиях: выдерживает широкий диапазон частот вибрации и значительные ускорения и удары (параметры указываются в спецификации).

• Минимальная наработка — значения в источниках варьируются (например, 1000–5000 час.), число сочленений-расчленений типично 500 циклов; минимальный срок сохраняемости указывается в пределах 15–25 лет в разных спецификациях.

Материалы и исполнение контактов

• Покрытие контактов: серебро (в некоторых вариантах возможны и золотые покрытия).

• Контакты извлекаемые (заменяемые) — стандарт для этой серии соединителей.

Габариты и масса

• Типичные габаритные размеры корпуса указаны около 49×49×25 мм, масса — порядка десятков граммов (в спецификациях до ~43,5 г).

Документация и совместимость

• Выпускается по техническим условиям (ТУ/ГЕ0...), имеет аналоги и взаимозаменяемые сопрягаемые элементы в серии 2РМ/2РМТ.

• Применяется в приборах и аппаратуре общего назначения, где требуется прочное резьбовое соединение и всеклиматическое исполнение.

Пример использования

• Типичный сценарий — соединение кабелей и блоков внутри электронных шкафов, приборных панелей и мобильной радиоэлектронной аппаратуры, где требуется надежный многоконтактный разъем с резьбовой фиксацией и устойчивостью к климатическим и механическим воздействиям.
