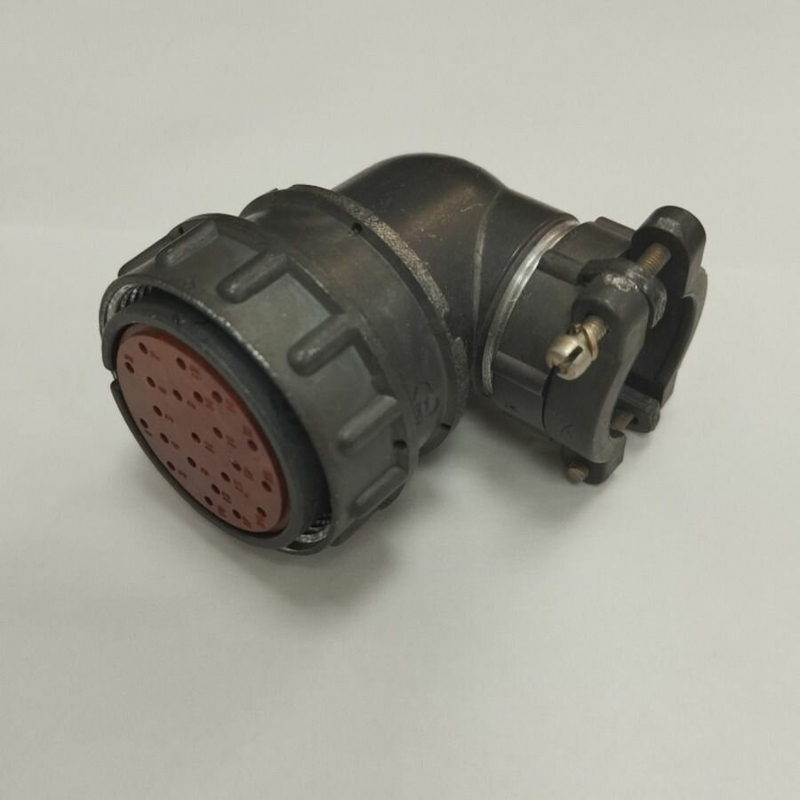

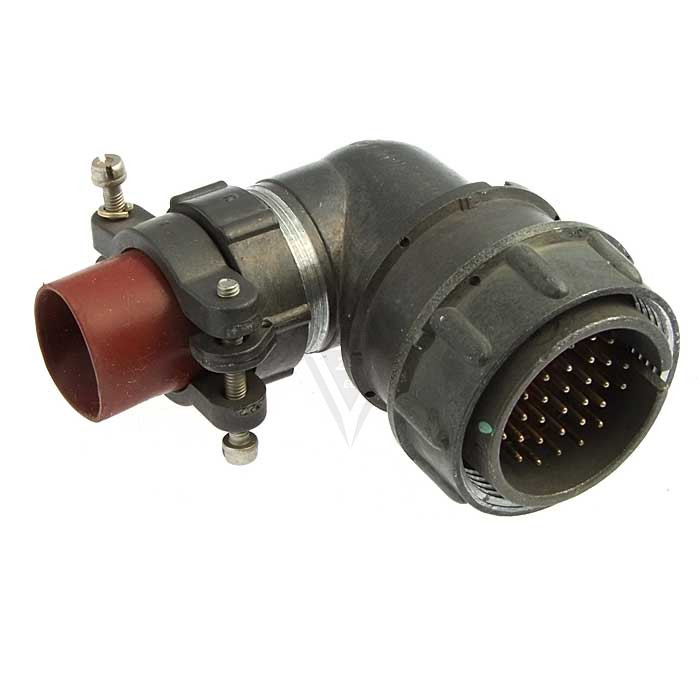

Назначение соединителя 2РМТ36КУН22Ш1В1В

Соединитель 2РМТ36КУН22Ш1В1В производства завода «Элекон» относится к унифицированной серии электрических разъёмов 2РМТ. Такие изделия предназначены для высоконадёжных коммутируемых соединений в промышленной и специальной аппаратуре. Основное назначение — обеспечение электрического контакта между кабелем и ответной частью (розеткой) в условиях, где предъявляются повышенные требования к вибрационной, ударной и климатической стойкости.

Разъём выполняется в виде вилки кабельного монтажа, то есть устанавливается на кабель и подключается к ответной розетке. Это делает его применимым в системах питания и сигнальных линиях, где важна стабильность соединения при механических нагрузках и перепадах температуры.

Расшифровка маркировки

Обозначение 2РМТ36КУН22Ш1В1В несёт в себе информацию о конструктивных и эксплуатационных особенностях изделия:

• 2РМТ — унифицированный электрический разъём военного и промышленного исполнения.
• 36 — условный размер корпуса, определяемый диаметром по фланцу или гайке.
• К — кабельный корпус, разъём монтируется на кабель.
• У — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и влажности.
• Н — тип гайки патрубка для неэкранированного кабеля.
• 22 — количество контактов в разъёме.
• Ш — часть соединителя «вилка», которая подключается к розетке.
• 1В1В — вариант сочетания контактов и их исполнения согласно ГОСТ или ТУ на семейство 2РМ.

Подтверждённые особенности конструкции

Корпус разъёма металлический, кабельный, с прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение упрощает монтаж и герметизацию кабельного вывода. Контакты обычно имеют серебряное или золотое покрытие в зависимости от модификации, что обеспечивает низкое переходное сопротивление и хорошую стойкость к коррозии.

Типовые разъёмы серии 2РМТ36 для 22-контактных исполнений рассчитаны на ток на контакт порядка от 4 до примерно 36 А в зависимости от конкретной модификации и типа контакт-детали. Диапазон рабочих температур обычно достигает +100 °C при всеклиматическом исполнении. Изделие способно выдерживать повышенные вибрационные и ударные нагрузки — до десятков единиц «g» по стандартам для авиационной и военной техники.

Применение

Соединитель 2РМТ36КУН22Ш1В1В применяется в системах питания и сигнальных линиях, где требуется высокая надёжность, устойчивость к вибрации, ударным нагрузкам и сложным климатическим условиям. К типовым областям использования относятся промышленная автоматика, специальная техника, транспорт, приборы связи и другие подобные устройства.

Благодаря всеклиматическому исполнению и металлическому корпусу разъём подходит для эксплуатации в условиях повышенной влажности, перепадов температур и механических воздействий. Кабельное исполнение с гайкой для неэкранированного кабеля делает его удобным для монтажа в составе жгутов и кабельных сборок.
