Назначение соединителя 2РМТ36КУН22Ш1В1В

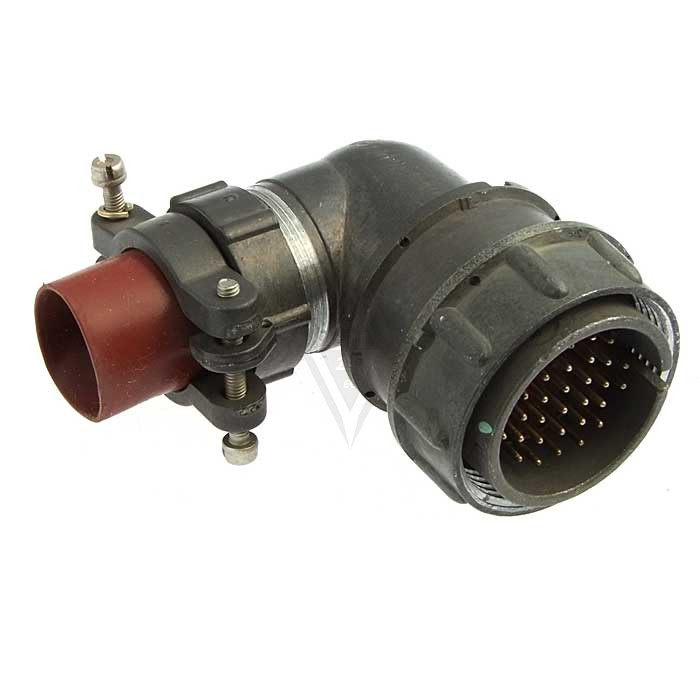

Кабельная вилка 2РМТ36КУН22Ш1В1В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для разъёмного подключения кабельной линии к ответной розетке в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматизации.

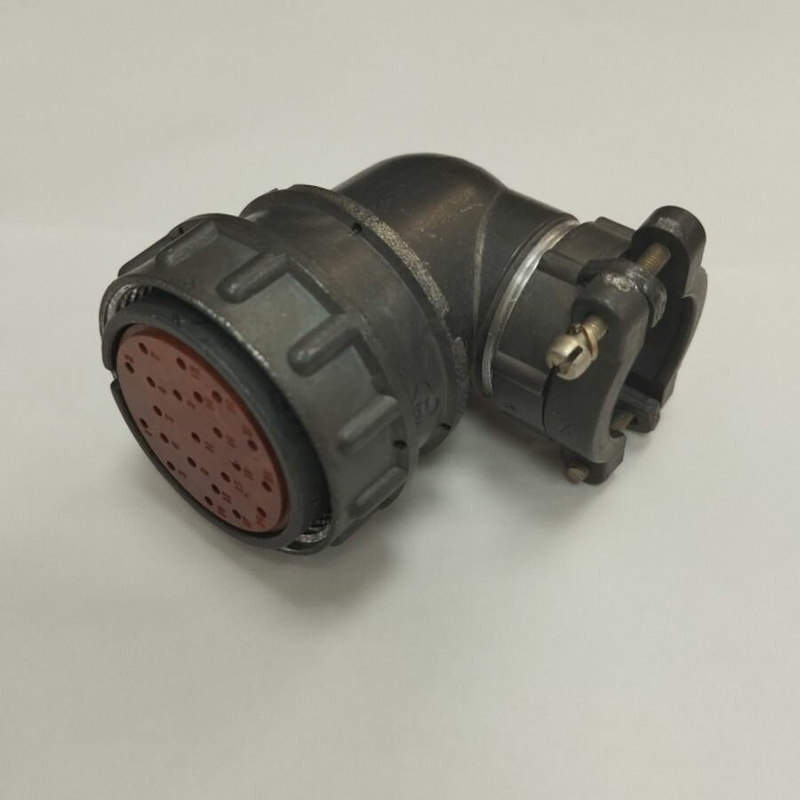

Изделие рассчитано на внутренний монтаж методом пайки проводников к контактным хвостовикам. Конструкция с угловым патрубком обеспечивает отвод кабеля под углом, что особенно важно при ограниченном пространстве внутри приборных корпусов и стоек. Наличие гайки для неэкранированного кабеля упрощает фиксацию кабельной оболочки и повышает механическую стабильность соединения в условиях вибрационных и ударных нагрузок.

Расшифровка обозначения

Маркировка 2РМТ36КУН22Ш1В1В содержит полную информацию о конструктивных особенностях соединителя. Каждый символ кода имеет строго определённое значение, что позволяет однозначно идентифицировать изделие при подборе и заказе.

• 2РМТ — тип соединителя, серия цилиндрических низкочастотных разъёмов;
• 36 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок для отвода кабеля;
• Н — гайка для неэкранированного кабеля;
• 22 — количество контактов, в данной модификации их двадцать два;
• Ш — вилка, то есть штыревая часть соединителя;
• 1 — сочетание контактов;
• В — всеклиматическое исполнение;
• 1В — конкретная модификация изделия.

Технические характеристики

Соединитель 2РМТ36КУН22Ш1В1В обладает стабильными электрическими параметрами, подходящими для широкого круга низкочастотных применений. Токовая нагрузка на одиночный контакт составляет 6 А. Максимальная суммарная токовая нагрузка на соединитель достигает 110 А, что позволяет использовать изделие в цепях с параллельным распределением тока по нескольким контактам.

Максимальное рабочее напряжение составляет 560 В или 700 В в зависимости от условий эксплуатации. Испытательное напряжение в нормальных климатических условиях достигает значений от 1850 до 2300 В, что подтверждает надёжность изоляции и безопасность применения. Сопротивление контактов не превышает 5 мОм, обеспечивая минимальные потери сигнала и нагрев при протекании рабочих токов. Ёмкость между контактами составляет до 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Надёжность и условия эксплуатации

Конструкция вилки рассчитана на эксплуатацию в сложных механических условиях. Усилие расчленения соединителя выдерживает нагрузку до 294,3 Н, что эквивалентно 30 кгс. Изделие устойчиво к вибрационным воздействиям в диапазоне частот от 1 до 5000 Гц, механическим ударам с ускорением до 5000 метров на секунду в квадрате и линейному ускорению до 2000 метров на секунду в квадрате.

Соединитель имеет тропикоустойчивое исполнение и относится к всеклиматической категории по ГОСТ 15150-69. Это означает возможность применения в регионах с повышенной влажностью, резкими перепадами температур и агрессивными атмосферными факторами. Изделие предназначено для внутреннего монтажа пайкой, что обеспечивает высокую технологичность при сборке кабельных узлов и ремонте оборудования.
