Назначение и область применения

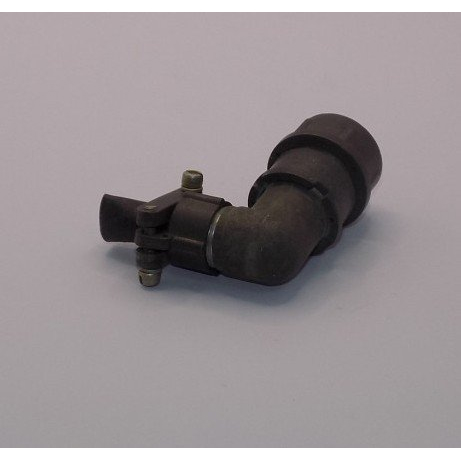

Розетка кабельная 2РМТ36КУН22Г1В1В представляет собой цилиндрический низкочастотный соединитель серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на внутренний монтаж в приборах и оборудовании, эксплуатируемых во всеклиматическом исполнении согласно техническим условиям ГЕ0.364.126ТУ.

Конструкция розетки ориентирована на применение в условиях воздействия вибраций, ударных нагрузок и значительных перепадов температур. Изделие обеспечивает надежное разъемное соединение кабельных линий с блочными частями аппаратуры, что делает его востребованным в промышленной электронике, измерительных комплексах, системах автоматики и специализированном оборудовании.

Партия данной модели прошла приемку отделом технического контроля, о чем свидетельствует маркировка «ОТК». Это подтверждает соответствие каждого экземпляра заявленным техническим характеристикам и требованиям конструкторской документации.

Технические характеристики

Изделие имеет условный размер корпуса 36, что соответствует диаметру около 45 мм. Розетка оснащена 22 штыревыми контактами диаметром 1 мм каждый. Покрытие контактов выполнено из золота, что обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость.

Основные электрические и эксплуатационные параметры:

• Рабочий ток на один контакт — до 6 А.
• Суммарный рабочий ток на разъем — до 110 А.
• Максимальное рабочее напряжение — 700 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество циклов сочленения — до 500.
• Способ монтажа — объемный, пайкой.

Корпус изделия имеет кабельное исполнение и обозначается буквой «К». Буква «У» указывает на наличие углового патрубка, что позволяет подводить кабель под углом к оси разъема и экономить монтажное пространство. Буква «Н» обозначает применение гайки, предназначенной для фиксации неэкранированного кабеля.

Сочленение розетки с ответной частью — резьбовое. Такая конструкция обеспечивает надежную фиксацию соединения и защиту от самопроизвольного размыкания при вибрационных и ударных воздействиях.

Конструктивные особенности

Розетка 2РМТ36КУН22Г1В1В относится к кабельным соединителям внутреннего монтажа. Угловой патрубок корпуса позволяет осуществлять подвод кабеля под углом, что особенно важно при компоновке аппаратуры с ограниченным внутренним пространством. Гайка для неэкранированного кабеля надежно фиксирует кабельный ввод и предотвращает механическое повреждение мест пайки контактов.

Маркировка и расшифровка обозначения

Каждая позиция в обозначении изделия несет определенную информацию о конструкции и исполнении. Обозначение 2РМТ указывает на принадлежность к серии цилиндрических низкочастотных соединителей. Число 36 определяет условный размер корпуса. Число 22 обозначает количество контактов. Буква «Г» указывает на золотое покрытие контактов. Буквы «К», «У», «Н» описывают конструкцию корпуса и кабельного ввода, а цифра 1 и буквы «В» уточняют исполнение и вариант покрытия.

Требования к монтажу и эксплуатации

Монтаж розетки выполняется методом объемной пайки. При пайке необходимо учитывать, что контакты имеют золотое покрытие, поэтому следует применять припои и флюсы, совместимые с данным типом покрытия. Температурный режим пайки должен соответствовать техническим требованиям на изделие.

Рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать соединитель как в условиях Крайнего Севера, так и в зонах с жарким климатом. Всеклиматическое исполнение по ТУ ГЕ0.364.126ТУ гарантирует сохранение рабочих характеристик при воздействии повышенной влажности, инея, росы и солнечного излучения.

Резьбовое сочленение рассчитано не менее чем на 500 циклов соединения и разъединения, что обеспечивает длительный срок службы при регулярном обслуживании аппаратуры. При эксплуатации следует избегать механических перегрузок кабельного ввода и контролировать состояние резьбового соединения.
