Назначение соединителя 2РМТ36КУН22Г1В1В

2РМТ36КУН22Г1В1В «Элекон» представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей. Изделие предназначено для внутреннего объёмного монтажа в электро- и радиоэлектронной аппаратуре. Розетка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и рассчитана на достаточно высокие токовые и нагрузочные параметры.

Соединитель ориентирован на внутренний монтаж в составе аппаратуры, эксплуатируемой во всеклиматическом исполнении. Это подразумевает работу в условиях широкого диапазона температур окружающей среды и при повышенных вибрационных нагрузках. Розетка востребована в промышленной аппаратуре, приборах контроля и управления, а также в специальной электронике, где первостепенное значение имеют надёжность и стойкость к механическим воздействиям.

Подтверждённые особенности и технические характеристики

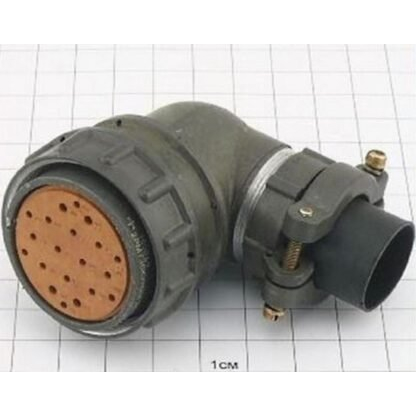

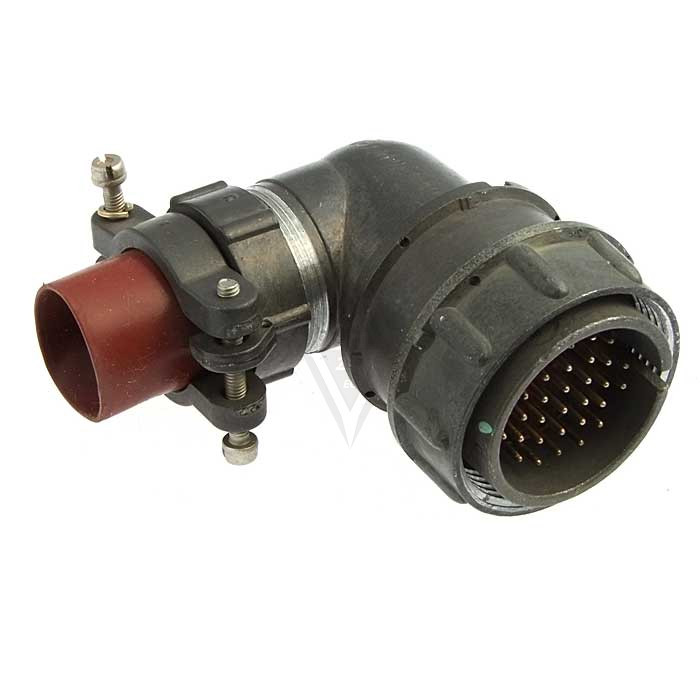

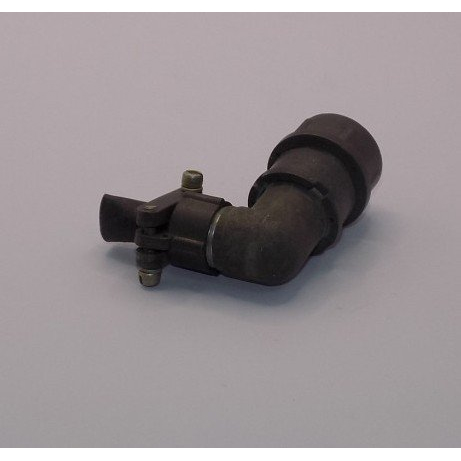

Конструкция и параметры изделия подтверждаются следующими данными. Розетка выполнена кабельной, с угловым патрубком, и рассчитана на сочленение с вилкой того же типоразмера по резьбе. Усилие расчленения составляет не более 294,3 Н (30 кгс).

• Ток на одиночный контакт — до 6 А.
• Суммарный ток на весь соединитель — до 110 А.
• Максимальное рабочее напряжение — 560 В или 700 В в зависимости от конкретного исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ, что обеспечивает хорошие высокочастотные свойства.
• Контакты имеют серебряное покрытие.
• Теплостойкое исполнение — до +100 градусов Цельсия.
• Всеклиматическое исполнение В2.1, обеспечивающее стойкость к влажности, климатическим и агрессивным воздействиям.

Перечисленные параметры определяют области применения соединителя и позволяют подбирать его под конкретные условия эксплуатации аппаратуры.

Области применения

Благодаря совокупности характеристик розетка 2РМТ36КУН22Г1В1В находит применение в тех случаях, когда требуется надёжное электрическое соединение внутри корпуса прибора при воздействии внешних факторов. К основным направлениям использования относятся:

1. Промышленная аппаратура общего назначения, включая блоки питания, распределительные и коммутационные узлы.
2. Приборы контроля и управления, где важна стабильность параметров соединения.
3. Специальная электроника, эксплуатируемая при вибрациях и в широком диапазоне температур.
4. Радиоэлектронная аппаратура с рабочими частотами до 3 МГц.

Монтаж изделия предполагается внутренним объёмным, что соответствует его назначению как кабельной розетки с угловым патрубком. Сочетание серебряного покрытия контактов, высокого сопротивления изоляции и малой межконтактной ёмкости делает соединитель пригодным для ответственных цепей, где недопустимы потери и нестабильность.

Условия эксплуатации и исполнение

Изделие выпускается в теплостойком исполнении с верхней границей рабочей температуры до +100 градусов Цельсия и во всеклиматическом исполнении В2.1. Это означает стойкость к повышенной влажности, климатическим факторам и агрессивным воздействиям. Дополнительно заявлена устойчивость к повышенным вибрационным нагрузкам, что расширяет сферу применения соединителя в подвижной и вибронагруженной аппаратуре.

Год сведений о товаре — 2017. Артикул изделия — 50418, категория — 2РМТ36, производитель — «Элекон». Название товара и артикул следует указывать без изменений при заказе и в документации.
