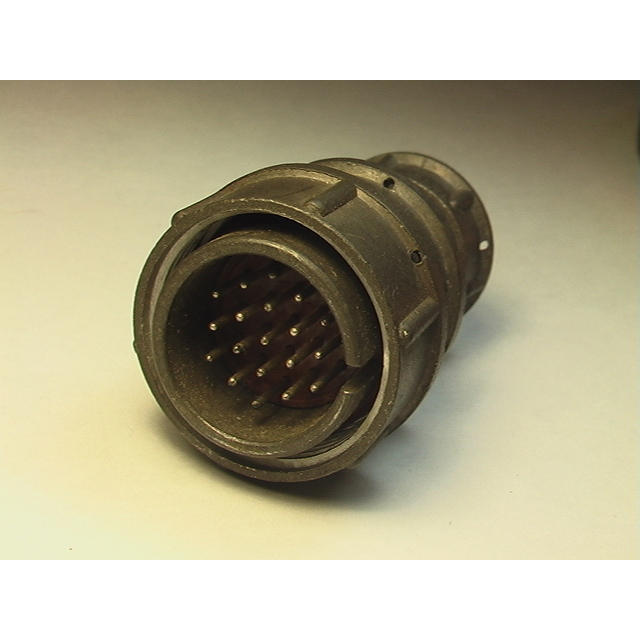

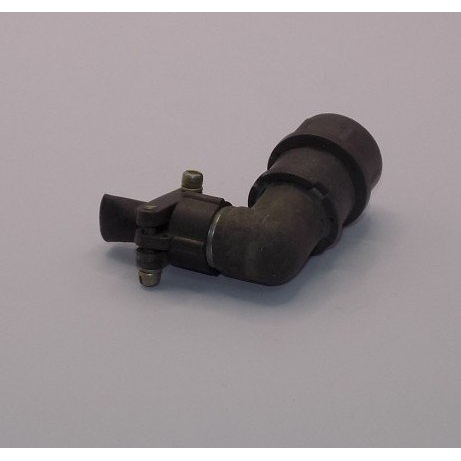

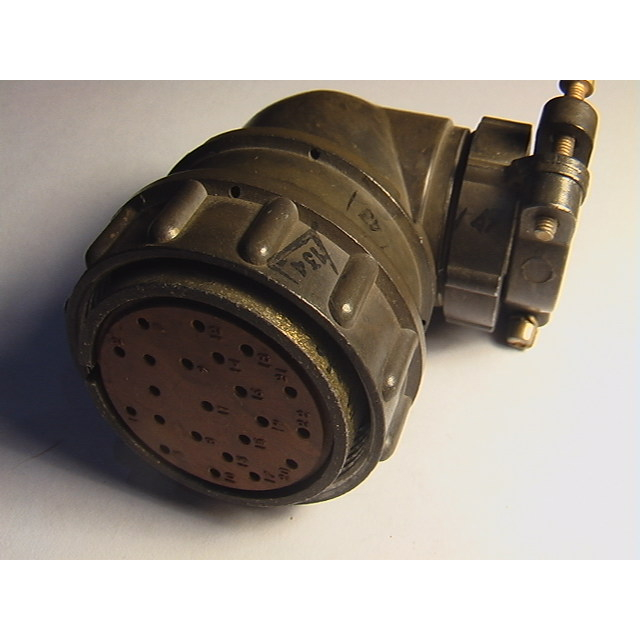

2РМТ36КУН22Г1В1 — это кабельная розетка из серии цилиндрических соединителей 2РМТ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Она имеет 22 контакта, условный размер корпуса 36 и угловой патрубок с гайкой для неэкранированного кабеля. Максимальный ток на контакт — 6 А, суммарный на соединитель — до 110 А, рабочее напряжение — 560–700 В. Покрытие контактов — серебро (индекс В), теплостойкость до +100 °C, всеклиматическое исполнение В2.1.

Конструкция и монтаж

Соединитель негерметичный, с резьбовым соединением и одношпоночной поляризацией корпусов. Монтаж выполняется пайкой на кабель, возможна работа во внутренних установках при вибрациях, ударах и низком давлении. Электрическая прочность изоляции достигает 1850–2300 В в нормальных условиях, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Выдерживает вибрации (до 490 м/с²), удары (до 5000 м/с²), акустический шум до 170 дБ. Минимальная наработка — 1000 часов, до 500 циклов сочленения-расчленения. Диапазон температур: от -60 до +100 °C.
