Назначение соединителя 2РМТ36КУН20Ш2В1В

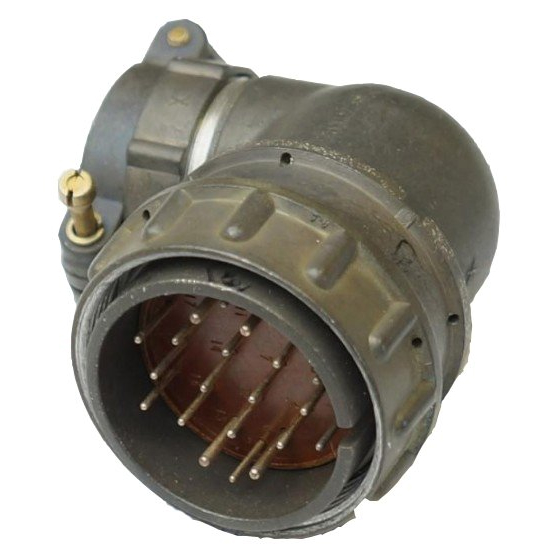

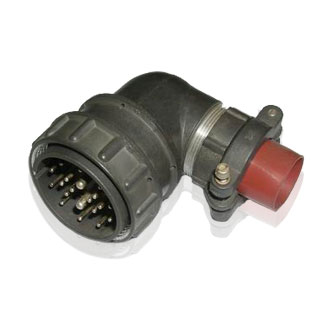

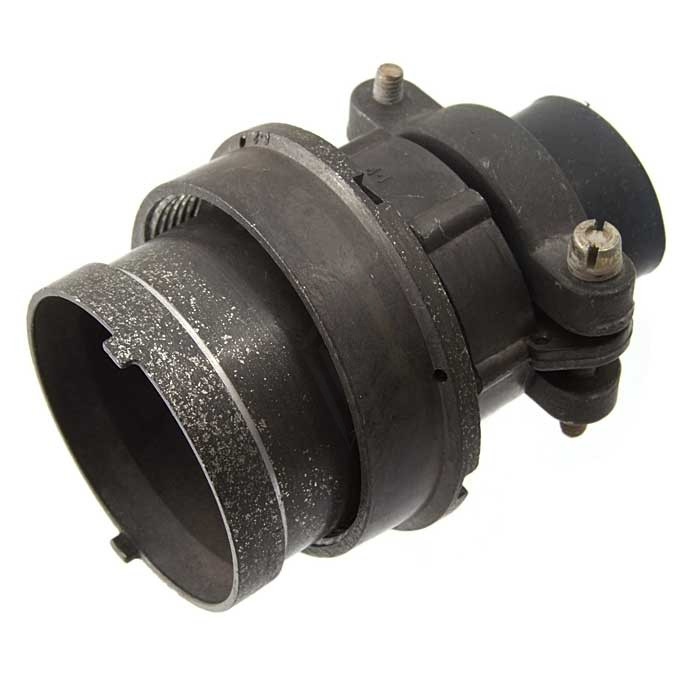

Соединитель цилиндрический низкочастотный 2РМТ36КУН20Ш2В1В производства компании «Элекон» (артикул 4081) предназначен для надежного соединения электрических цепей в промышленных и технических системах. Изделие относится к категории 2РМТ36 и применяется для коммутации сигнальных и силовых линий в составе приборных и кабельных сборок.

Основная задача данного соединителя — обеспечение стабильного электрического контакта при передаче сигналов и мощности в условиях повышенных вибраций, переменных температур и пониженного давления. Конструкция рассчитана на многократное сочленение и разъединение без потери рабочих параметров.

Подтверждённые особенности и технические параметры

Соединитель имеет кабельный корпус с индексом КУН и диаметр 36 мм. Количество контактов — 20. Патрубок прямой, с гайкой, предназначен для неэкранированного кабеля (индекс Н).

• Максимальное рабочее напряжение — до 700 В.
• Рабочий ток на контакт — до 36 А в зависимости от сечения.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Исполнение всеклиматическое (индекс В), что допускает эксплуатацию в различных климатических условиях.
• Тип изделия — вилка (индекс Ш) с экранированием и резьбовым соединением.
• Монтаж — объемный или пайкой.
• Покрытие контактов — серебро (индекс В).
• Теплостойкость — до 100 градусов Цельсия.
• Количество сочленений — до 500.
• Стойкость к вибрациям в диапазоне 1–5000 Гц.
• Выдерживает многократные удары до 1000 м/с².
• Выдерживает линейные нагрузки до 2000 м/с².

Перечисленные параметры подтверждены данными каталога и отражают реальные эксплуатационные возможности изделия без дополнительных допущений.

Применение и условия эксплуатации

Соединитель 2РМТ36КУН20Ш2В1В применяется в приборных и кабельных системах для передачи сигналов и мощности. Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям он востребован в условиях повышенных вибраций, переменных температур и пониженного давления.

Изделие подходит для электромеханических устройств в промышленности, где требуются герметичность и надежность соединений. Экранирование и резьбовое соединение обеспечивают защиту от помех и механическую фиксацию ответных частей. Монтаж объемный или пайкой позволяет использовать соединитель в различных компоновках кабельных сборок.

Серебряное покрытие контактов способствует стабильности переходного сопротивления при токах до 36 А на контакт и напряжениях до 700 В. Ресурс до 500 сочленений делает соединитель пригодным для узлов, требующих периодического подключения и отключения.

Комплектация и изготовитель

Производитель — компания «Элекон». Артикул изделия — 4081. Категория — 2РМТ36. Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют, поэтому не приводятся.
