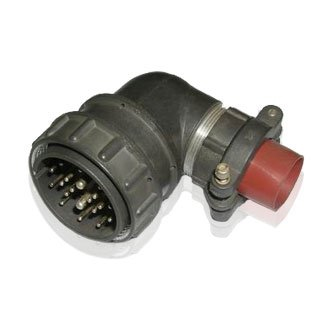

Назначение соединителя 2РМТ36КУН20Ш2В1В

Цилиндрический низкочастотный негерметичный соединитель 2РМТ36КУН20Ш2В1В предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМТ36 и представляет собой кабельную вилку всеклиматического исполнения. Соединитель рассчитан на работу в составе электронной и радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Конструктивное исполнение предусматривает угловой патрубок и гайку для неэкранированного кабеля, что обеспечивает удобный монтаж при ограниченном пространстве. Соединитель рассчитан на пайку проводников и применяется при сборке жгутов, кабельных вводов и межблочных соединений.

Конструктивные особенности

Корпус соединителя имеет диаметр 36 мм. Вилка содержит 20 контактов, скомбинированных по двум типоразмерам: контакты диаметром 1 мм и контакты диаметром 1,5 мм. Такое сочетание позволяет одновременно передавать сигнальные и силовые цепи в пределах одного разъёма.

• Тип изделия: кабельная вилка
• Угловой патрубок для бокового вывода кабеля
• Гайка для неэкранированного кабеля
• Покрытие контактов: серебро
• Теплостойкость до 100 градусов Цельсия
• Сочленение резьбовое
• Поляризация одношпоночная

Резьбовое сочленение обеспечивает плотное и стабильное соединение с ответной частью, исключая самопроизвольное рассоединение при вибрационных нагрузках. Одношпоночная поляризация предотвращает неправильное соединение контактов при монтаже.

Электрические параметры

Соединитель рассчитан на следующие рабочие напряжения: до 700 В для контактов диаметром 1,5 мм и до 560 В для контактов диаметром 1 мм. Токовая нагрузка составляет до 10 А на контакт диаметром 1,5 мм и до 5 А на контакт диаметром 1 мм, при этом суммарная допустимая нагрузка достигает 100 А.

• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Ёмкость между контактами: до 6 пФ
• Диапазон рабочих частот: до 3 МГц

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Соединитель устойчив к воздействию повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Конструкция выдерживает пониженное атмосферное давление и механические удары с ускорением до 1000 метров на секунду в квадрате.

Благодаря всеклиматическому исполнению и стабильным электрическим характеристикам разъём подходит для эксплуатации в составе аппаратуры, работающей в жёстких условиях производственных помещений, транспортных средств и полевого оборудования.

Применение

Соединитель 2РМТ36КУН20Ш2В1В применяется в электротехническом и радиоэлектронном оборудовании, контрольно-измерительных приборах, лабораторных установках и промышленной автоматике. Изделие востребовано при построении модульных систем, требующих оперативного подключения и отключения кабельных линий.

Пайка контактов обеспечивает надёжное электрическое соединение с проводниками, а серебряное покрытие снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей. Угловой патрубок позволяет экономить монтажное пространство и прокладывать кабель вдоль корпуса оборудования.

Разъём подходит для замены однотипных изделий в ранее выпущенной аппаратуре и для новых разработок, где требуется применение цилиндрических соединителей с резьбовым сочленением и расширенным температурным диапазоном.
