Назначение изделия

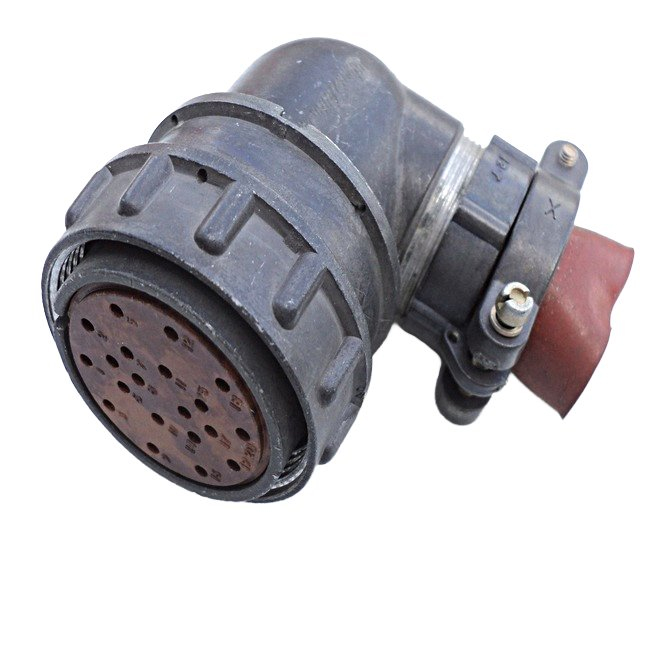

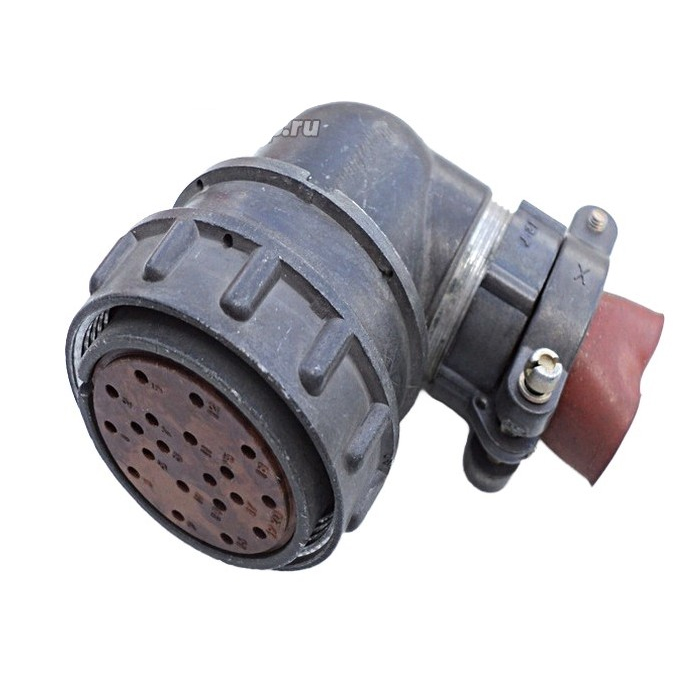

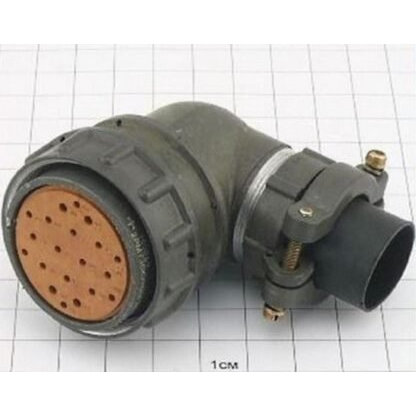

Электрический соединитель 2РМТ36КУН20Г2В1В представляет собой круглый низкочастотный разъём розеточного типа, предназначенный для коммутации цепей постоянного и переменного тока в составе промышленного, транспортного и специализированного оборудования. Изделие относится к серии 2РМТ и ориентировано на применение в условиях, где требуется стабильное электрическое соединение при воздействии вибрации, ударов, перепадов температур, повышенной влажности и запылённости. Конструкция разъёма рассчитана на установку на кабель или приборную панель, что обеспечивает универсальность монтажа в электрических схемах различного назначения.

Благодаря сочетанию герметичного исполнения и механической прочности корпуса, соединитель применяется в системах управления, сигнализации, передачи данных и электропитания. Изделие обеспечивает надёжный контакт при многократных циклах сочленения и расчленения, сохраняя стабильные электрические параметры на протяжении всего срока эксплуатации.

Подтверждённые особенности

Разъём 2РМТ36КУН20Г2В1В характеризуется следующими конструктивными и эксплуатационными параметрами, подтверждёнными данными каталога:

• Тип соединителя — круглый низкочастотный, розетка, для цепей постоянного и переменного тока.
• Тип сочленения — байонетное, обеспечивающее быстрое и надёжное соединение и разъединение.
• Номинальный габаритный размер корпуса — 36.
• Количество контактов — 20.
• Тип контактов — гнездовые, пригодные для установки на кабель или приборную панель.
• Материал корпусных деталей — алюминиевые сплавы, обеспечивающие лёгкость и прочность конструкции.
• Покрытие контактных частей — золото или серебро для улучшения электропроводности и коррозионной стойкости.
• Герметичное исполнение, обозначаемое литерой «Т», с устойчивостью к повышенной влажности и пыли.
• Всеклиматическое исполнение «В1В» с работоспособностью в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия и выше.
• Высокая вибро- и ударостойкость, устойчивость к линейным нагрузкам.

Обозначение «2РМТ» в наименовании серии указывает на принадлежность к семейству соединителей, разработанных для ответственных применений с повышенными требованиями к надёжности. Литера «К» в маркировке отражает конструктивное исполнение, соответствующее приборной или кабельной установке. Сочетание «УН» обозначает вариант контактной группы с нормированными характеристиками. Суффикс «Г2» определяет конкретную модификацию, а «В1В» подтверждает всеклиматическое исполнение с расширенным температурным диапазоном и допустимостью эксплуатации в условиях агрессивных внешних факторов.

Применение

Разъёмы серии 2РМТ, в том числе модель 2РМТ36КУН20Г2В1В, находят широкое применение в отраслях, где электрические соединения должны сохранять работоспособность при значительных механических и климатических нагрузках. Области использования включают:

• Промышленное оборудование — станки, автоматизированные линии, робототехника, системы управления, датчики и исполнительные механизмы.
• Авиационная и космическая техника — бортовые системы самолётов и вертолётов, наземное оборудование, радиолокационные станции, системы связи.
• Военная техника — системы связи, управления, навигации, силовые и сигнальные цепи в бронетехнике, кораблях и специализированных средствах.
• Железнодорожный транспорт — системы сигнализации, управления движением, бортовое оборудование локомотивов и вагонов.
• Специализированный транспорт — сельскохозяйственная техника, строительная техника, грузовые автомобили, где требуется надёжное соединение в условиях вибрации и влажности.
• Контрольно-измерительное оборудование — тестовые стенды, измерительные приборы, диагностические комплексы.

Особенности эксплуатации

Байонетное сочленение сокращает время монтажа и демонтажа по сравнению с резьбовыми аналогами, что особенно важно в полевых условиях и при частом обслуживании оборудования. Алюминиевый корпус снижает общую массу изделия без потери прочности, а золотое или серебряное покрытие контактов предотвращает окисление и гарантирует стабильно низкое переходное сопротивление.

Всеклиматическое исполнение допускает эксплуатацию разъёма в условиях Крайнего Севера и жаркого климата, при резких суточных перепадах температур и воздействии конденсата. Герметичность конструкции защищает контактную группу от пыли и влаги, что увеличивает срок службы и снижает вероятность отказов в ответственных электрических цепях.
