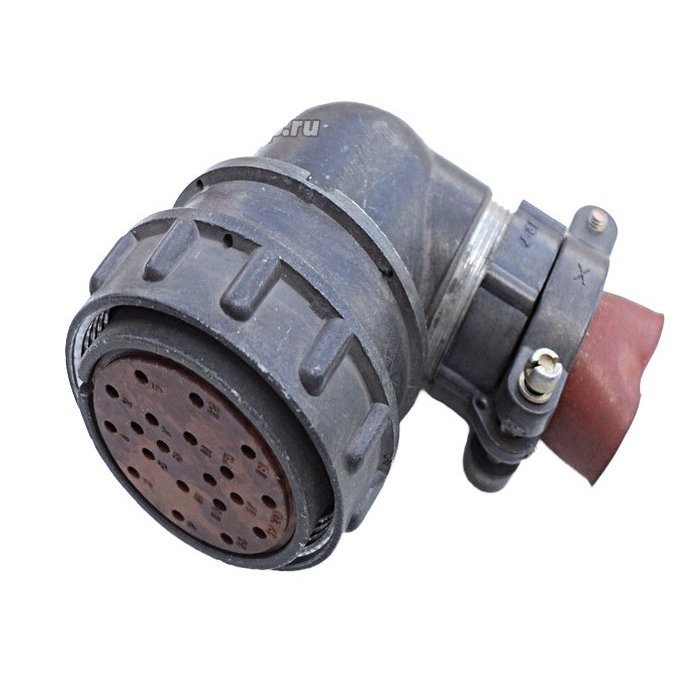

2РМТ36КУН20Г2В1В

Цена:

3150 ₽

Технические характеристики

2РМТ36КУН20Г2В1В

2РМТ36КУН20Г2В1В — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РМТ, тропикоустойчивая, с резьбовой фиксацией. Она предназначена для надежного соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре специального и общего назначения.

Расшифровка обозначения

2РМТ — тип соединителя (негерметичный, тропикоустойчивый).
36 — условный размер корпуса.
КУН — кабельный корпус (К), угловой патрубок (У), неэкранированный кабель (Н).
20 — количество контактов.
Г — розетка.
2 — сочетание контактов диаметром 1 мм и 1,5 мм.
В1В — серебряное покрытие контактов (В), теплостойкость +100°C (1), всеклиматическое исполнение В2.1 по ГОСТ 15150-69 (В).

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 700 В. Максимальный ток на одиночный контакт — 5–10 А (в зависимости от диаметра), суммарный — до 100 А; сопротивление изоляции ≥5000 МОм, ёмкость между контактами ≤6 пФ.

Параметр	Значение
Рабочая температура	-60…+100°C
Вибрация (синусоидальная)	1–5000 Гц, до 490 м/с²
Удар (одиночный)	до 5000 м/с²
Сочленения-расчленения	≥500
Наработка	≥1000 часов

Применение и монтаж

Метод монтажа — пайка, для внутреннего установки с неэкранированными кабелями. Выдерживает повышенную влажность (98% при +40°C), низкое давление и механические нагрузки, что делает её подходящей для суровых условий.

Описание

Назначение изделия

Кабельная розетка 2РМТ36КУН20Г2В1В представляет собой низкочастотный цилиндрический соединитель серии 2РМТ в тропикоустойчивом исполнении с резьбовой фиксацией. Изделие предназначено для сочленения и расчленения электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры специального и общего назначения. Розетка обеспечивает коммутацию проводов, кабелей, узлов и блоков, работающих при напряжениях до 700 В и частотах до 3 МГц.

Конструкция предусматривает установку на неэкранированный кабель с угловым выводом патрубка, что делает соединитель удобным для монтажа в условиях ограниченного пространства и на участках с изгибом кабельной трассы. Резьбовой механизм фиксации исключает самопроизвольное разъединение при воздействии вибрации и механических нагрузок.

Расшифровка условного обозначения

Маркировка 2РМТ36КУН20Г2В1В содержит полную информацию о конструктивных особенностях соединителя:

2РМТ — тип соединителя: негерметичный, тропикоустойчивый;
36 — условный размер корпуса;
К — кабельный корпус;
У — угловой патрубок;
Н — неэкранированный кабель;
20 — количество контактов;
Г — розетка;
2 — сочетание контактов диаметром 1 мм и 1,5 мм;
В — серебряное покрытие контактов;
1 — теплостойкость до плюс 100 градусов Цельсия;
В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Технические характеристики

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока при напряжении до 700 В. Максимальный ток на одиночный контакт составляет от 5 до 10 А в зависимости от диаметра контакта, суммарный ток через соединитель — до 100 А. Сопротивление изоляции между контактами и корпусом не менее 5000 МОм, ёмкость между соседними контактами не превышает 6 пФ.

Условия эксплуатации

рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
синусоидальная вибрация: диапазон частот от 1 до 5000 Гц при ускорении до 490 метров в секунду в квадрате;
одиночный удар: ускорение до 5000 метров в секунду в квадрате;
количество сочленений и расчленений: не менее 500 циклов;
наработка: не менее 1000 часов;
повышенная влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.

Изделие сохраняет работоспособность при пониженном атмосферном давлении и в условиях воздействия механических нагрузок, характерных для аппаратуры, эксплуатируемой в суровых климатических и производственных условиях.

Монтаж и применение

Метод монтажа розетки — пайка. Конструкция ориентирована на внутреннюю установку и подключение неэкранированных кабелей. Угловой патрубок позволяет компактно размещать соединитель в приборах с плотной компоновкой, снижая механическое напряжение на месте ввода кабеля. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления в условиях повышенной влажности.

Соединитель 2РМТ36КУН20Г2В1В применяется в радиоэлектронной аппаратуре, измерительных комплексах, системах управления и другом оборудовании, где требуется надёжное разъёмное соединение с количеством контактов 20 и сочетанием контактов двух диаметров. Всеклиматическое исполнение по ГОСТ 15150-69 подтверждает пригодность изделия для работы во всех климатических районах, включая районы с тропическим климатом.
