Назначение изделия

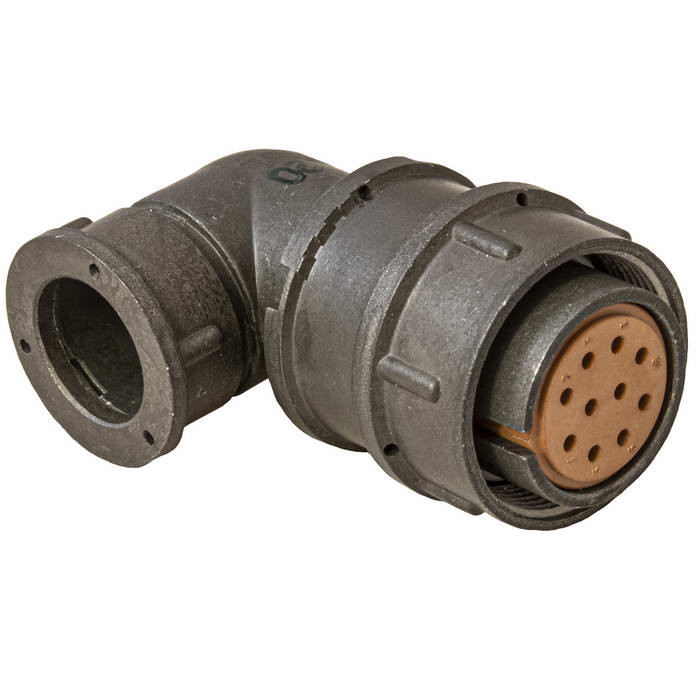

Разъём 2РМТ36КУЭ32Ш2В1В представляет собой кабельный соединитель всеклиматического исполнения, входящий в серию 2РМТ36. Устройство предназначено для коммутации внутренних электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Благодаря экранированию и резьбовому способу сочленения разъём обеспечивает стабильное соединение в условиях воздействия вибрации, ударных нагрузок и значительных перепадов давления.

Модель применяется в составе электротехнического оборудования, где требуется многоконтактное разъёмное соединение с высокой плотностью компоновки. Конструкция допускает до 500 циклов сочленения и расчленения, что делает изделие пригодным для многократного использования при монтаже и обслуживании аппаратуры.

Технические параметры

Соединитель оснащён 32 контактами. Номинальная токовая нагрузка на одиночный контакт составляет до 6 А, при этом максимальная суммарная нагрузка на весь соединитель достигает 110 А. Максимальное рабочее напряжение — 700 В, испытательное напряжение в нормальных климатических условиях — до 2300 В. Электрические характеристики контактной группы подтверждены следующими значениями:

• сопротивление контактов — не более 5 мОм;
• ёмкость между соседними контактами — 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Сочленение корпусов негерметичное, соединение осуществляется резьбовым способом. Для исключения неправильной стыковки предусмотрена одношпоночная поляризация. Контакты имеют серебряное покрытие, что подтверждается буквой «В» в конце маркировки. Монтаж контактов выполняется объёмным способом или пайкой.

Климатическая устойчивость и механическая прочность

Разъём сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный интервал эксплуатации составляет от минус 60 °C до плюс 100 °C, отдельные модификации допускают кратковременное повышение температуры до плюс 250 °C. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 35 °C. Изделие рассчитано на работу при давлении окружающей среды от 133,32 умноженное на 10 в минус двенадцатой степени Па до 506 кПа.

Механическая устойчивость подтверждена стойкостью к синусоидальной вибрации в диапазоне частот от 50 Гц до 10 кГц с уровнем до 170 дБ. Соединитель выдерживает многократные ударные воздействия с ускорением 1000 метров на секунду в квадрате, а также одиночные удары. Указанные характеристики позволяют использовать изделие в аппаратуре, эксплуатируемой на подвижных объектах и в промышленных условиях.

Конструктивные особенности

Маркировка КУЭ указывает на наличие экранирования, что обеспечивает защиту соединяемых цепей от внешних электромагнитных помех. Кабельное исполнение корпуса предусматривает установку разъёма непосредственно на конце кабельной сборки. Резьбовое соединение гарантирует плотное прилегание ответных частей и предотвращает самопроизвольное расчленение при вибрационных нагрузках.

Изделие относится к категории 2РМТ36 и имеет артикул 4104. Конструкция рассчитана на внутренний монтаж в составе электротехнических шкафов, стоек и блоков. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего ресурса соединителя.
