Назначение и область применения

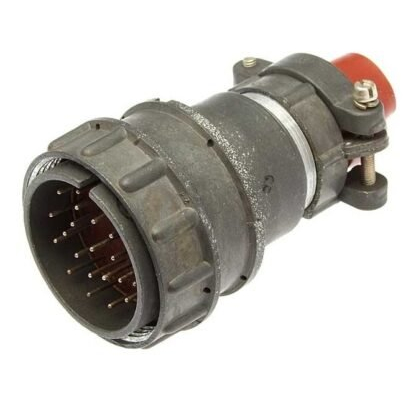

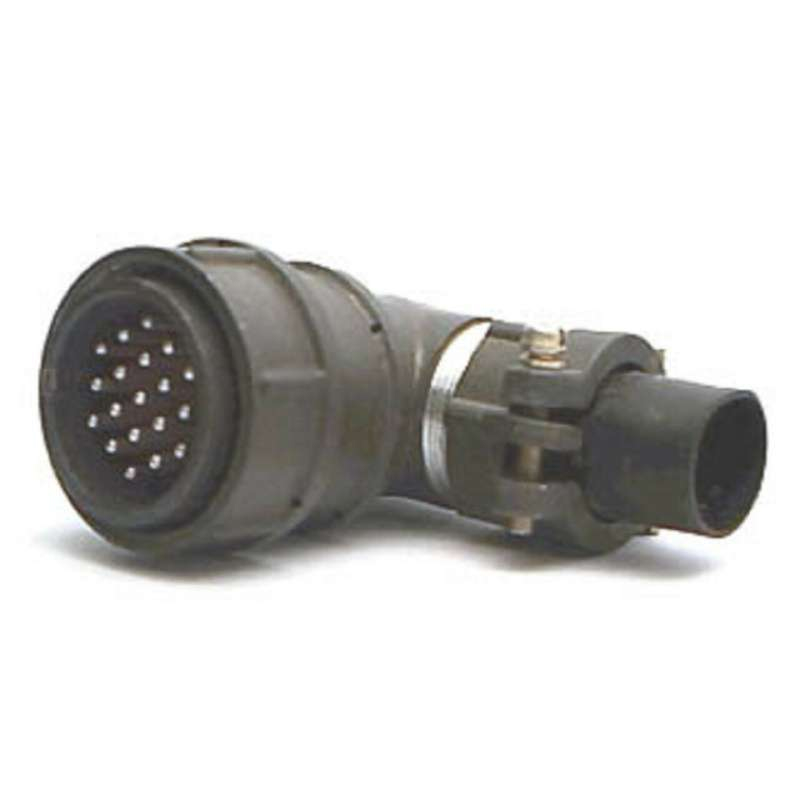

Изделие 2РМТ36КУЭ22Ш1В1В представляет собой кабельную вилку типа 2РМТ и относится к классу низкочастотных цилиндрических негерметичных соединителей с экранированием. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное разъёмное соединение экранированных кабелей с учётом всеклиматических условий эксплуатации.

Конструкция предусматривает внутренний монтаж и ориентирована на использование в аппаратуре, работающей в широком диапазоне температур и при повышенной влажности. Изделие подходит для комплектации блоков, стоек и кабельных сборок промышленного и специального назначения.

Расшифровка условного обозначения

Маркировка 2РМТ36КУЭ22Ш1В1В содержит полную информацию о конструктивных особенностях соединителя:

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый;
• 36 — условный размер корпуса, определяющий диаметр изделия;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 22 — количество контактов: 22 штуки;
• Ш — вилка со штыревыми контактами;
• 1 — сочетание контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение.

Таким образом, данная вилка имеет угловой кабельный ввод с гайкой под экранированный кабель и 22 штыревых контакта с серебряным покрытием.

Технические характеристики и конструктивные особенности

Соединители серии 2РМТ рассчитаны на эксплуатацию при температуре окружающей среды от минус 60 °C до плюс 100 °C. Такое исполнение позволяет применять изделие как в условиях сильного холода, так и при значительном нагреве, что подтверждает заявленную всеклиматичность.

Электрические параметры

• Максимальное рабочее напряжение — до 700 В;
• Ток на контакт — от 4 до 36 А в зависимости от диаметра контактов;
• Диапазон рабочих частот — до 3 МГц;
• Тип тока — постоянный и переменный.

Механические и монтажные параметры

• Сочленение — резьбовое;
• Ресурс сочленений — не менее 500 циклов;
• Способ монтажа — пайка или объёмный монтаж;
• Поляризация корпусов — одношпоночная;
• Экранирование контактов — предусмотрено конструкцией.

Угловой патрубок обеспечивает удобный ввод кабеля под углом, что особенно важно при компоновке аппаратуры с ограниченным пространством. Гайка патрубка типа Э предназначена для фиксации экранированного кабеля и сохранения целостности экранирования в месте ввода.

Соответствие стандартам и производство

Изделие соответствует техническим условиям ТУ ГЕО.364.126ТУ. Производство осуществляется на заводе «Элекон» в период с 2015 по 2026 год, что подтверждает актуальность и серийный характер выпуска данной модели. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от окисления, что особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур.

Соединитель поставляется как самостоятельное изделие для монтажа на кабель. Артикул товара — 4102, категория — 2РМТ36. Изделие предназначено для профессионального применения при сборке и ремонте радиоэлектронной аппаратуры.
