Назначение разъёма

2РМТ36КУЭ22Г1В1В Элекон — это цилиндрический низкочастотный разъём (розетка) производства компании Элекон, предназначенный для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для внутренних соединений в аппаратуре, работает с экранированными кабелями и относится к всеклиматическому исполнению, что позволяет использовать его в том числе в тропикоустойчивых условиях по ТУ ГЕО.364.126ТУ.

Расшифровка обозначения

Маркировка разъёма построена по стандартной схеме и содержит ключевую информацию о конструкции и исполнении:

• 2РМТ — тип разъёма;
• 36 — диаметр корпуса;
• КУЭ — кабельный корпус с угловым патрубком для экранированного кабеля;
• 22 — количество контактов;
• Г1 — негерметичное исполнение;
• В1В — покрытие контактов серебром.

Технические характеристики

Электрические параметры

• Количество контактов: 22.
• Рабочий ток на контакт: до 36 А.
• Максимальная суммарная нагрузка: до 110 А.
• Максимальное напряжение: 700 В.
• Частота: до 3 МГц для постоянного и переменного тока.

Условия эксплуатации и монтаж

• Рабочая температура: от минус 60 °C до плюс 100 °C, обеспечена теплостойкость до 100 °C.
• Вид сочленения: резьбовой, ресурс — до 500 циклов.
• Монтаж: объёмный, пайкой, внутренний.
• Исполнение: всеклиматическое, для тропикоустойчивых условий по ТУ ГЕО.364.126ТУ.

Особенности конструкции

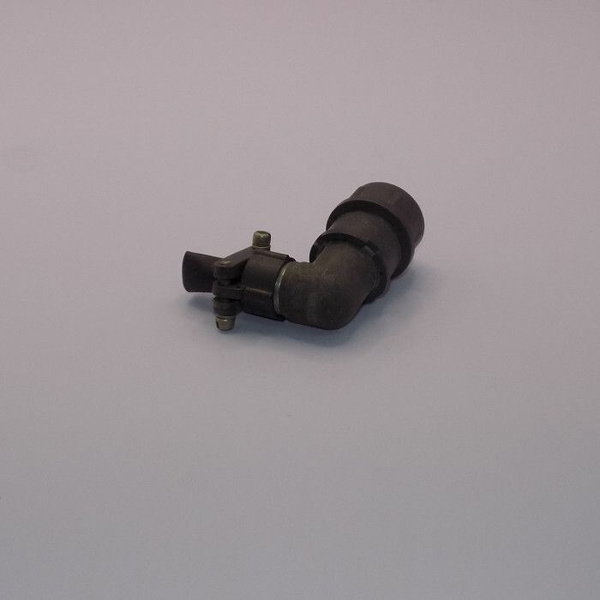

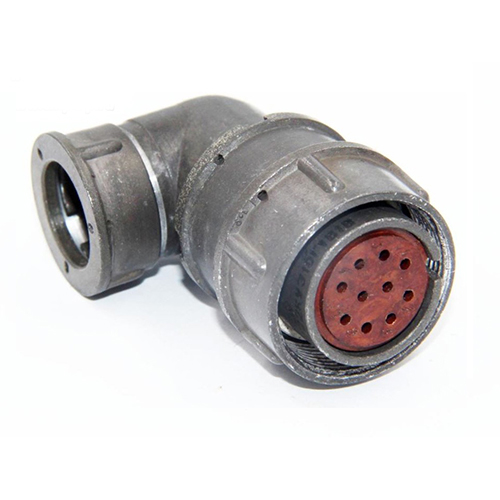

Соединитель имеет кабельный корпус типа КУ с угловым патрубком (Э), рассчитанный на применение экранированного кабеля. Такая конструкция обеспечивает удобную подводку кабеля под углом и сохраняет экранирование линии связи, что важно для снижения помех в цепях аппаратуры.

Негерметичное исполнение Г1 определяет область применения изделия: это внутренние соединения внутри блоков и стоек, где не требуется полная герметизация корпуса. Контакты с покрытием В1В (серебро) обеспечивают стабильное переходное сопротивление и надёжную работу при указанных токах и напряжениях.

Разъём несовместим по схеме контактов с серией 2РМДТ, поэтому при замене или подборе аналога необходимо учитывать это ограничение и сверять схему контактов конкретного изделия.

Применение

2РМТ36КУЭ22Г1В1В востребован в качестве соединителя для электрических цепей в электро- и радиоаппаратуре, где требуется передача токов до 36 А на контакт при напряжении до 700 В и рабочих частотах до 3 МГц. Благодаря всеклиматическому исполнению он подходит для эксплуатации в широком диапазоне температур и в тропикоустойчивых условиях, а исполнение под экранированный кабель делает его пригодным для линий, чувствительных к электромагнитным помехам.
