Назначение и область применения

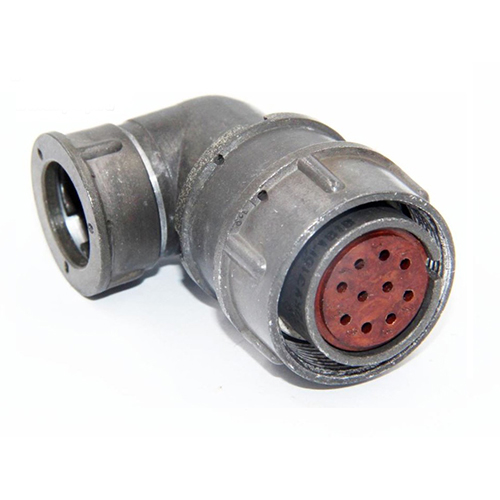

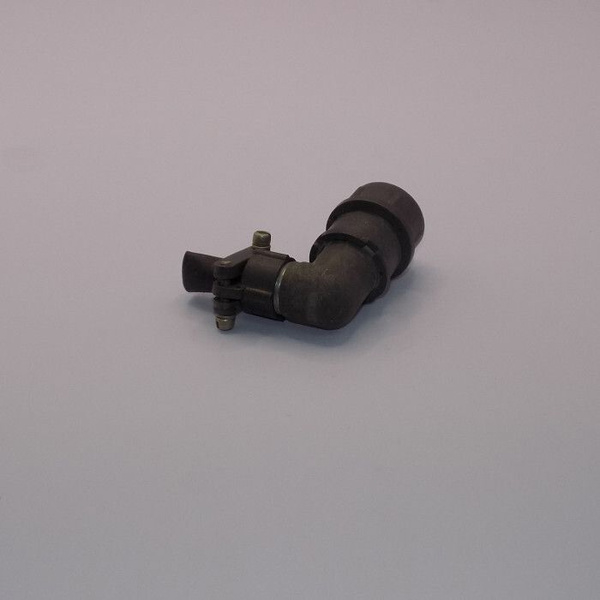

Разъём 2РМТ36КУЭ22Г1В1В представляет собой цилиндрический низкочастотный электрический соединитель кабельного типа, выполненный в виде розетки с угловым экранированным патрубком. Изделие относится к серии 2РМТ и предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Основная задача разъёма — обеспечение надёжного разъёмного соединения экранированных кабелей в составе промышленного оборудования, контрольно-измерительной аппаратуры и технических систем, эксплуатируемых в условиях повышенной вибрации, механических нагрузок и воздействия тропического климата.

Конструкция предусматривает монтаж на кабель методом пайки или обжима. Соединение ответных частей выполняется резьбовым способом, а одношпоночная поляризация исключает ошибки при сочленении и гарантирует точное позиционирование контактов. Благодаря герметичному исполнению и стойкости к внешним воздействиям разъём пригоден для применения в полевых условиях, на транспорте, в энергетике и в системах связи.

Технические особенности и конструкция

Изделие имеет 22 контакта типа «гнездо» с серебряным покрытием, что подтверждается обозначением В1В в маркировке. Сочетание контактов — 1, условный размер корпуса — 36. Контактные элементы рассчитаны на токовую нагрузку 6 А на одиночный контакт, при этом суммарная допустимая нагрузка на разъём достигает 110 А. Сопротивление контактов варьируется в пределах от 0,8 до 5,0 мОм в зависимости от диаметра контактных штырей, который может составлять от 1,0 до 3,0 мм.

Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает стабильную работу даже при повышенной влажности. Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия. Разъём выдерживает воздействие вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате (50 g), а также механические удары с ускорением до 1000 метров в секунду в квадрате. Заявленный ресурс составляет не менее 500 циклов сочленений-расчленений. Минимальная наработка — 1000 часов, срок хранения — 15 лет.

Маркировка и конструктивные обозначения

Расшифровка обозначения 2РМТ36КУЭ22Г1В1В позволяет определить ключевые параметры изделия:

• 2РМТ — серия цилиндрических низкочастотных разъёмов;
• 36 — условный размер корпуса;
• К — кабельная розетка;
• УЭ — угловой экранированный патрубок;
• 22 — количество контактов;
• Г — тип контактов «гнездо»;
• 1 — сочетание контактов;
• В1В — серебряное покрытие контактов.

Производство и совместимость

Разъём произведён в России. Изделие совместимо с ответными частями серии 2РМТ, имеющими соответствующий типоразмер корпуса, количество контактов и сочетание контактов. При выборе ответной вилки необходимо учитывать поляризацию и резьбовое соединение. Разъём поставляется как самостоятельное изделие; информация о дополнительной комплектации в исходных данных не указана.

Соединитель предназначен для профессионального применения. При монтаже следует соблюдать схему распайки контактов и обеспечивать качественную заделку экранирующей оплётки кабеля в патрубок для сохранения заявленных характеристик помехозащищённости и герметичности.
