Назначение соединителя 2РМТ36КУЭ20Ш2В1В

Разъём 2РМТ36КУЭ20Ш2В1В производства «Элекон» относится к серии цилиндрических низкочастотных электрических соединителей, выпускаемых по ГОСТ и техническим условиям. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц. Такие соединители применяются там, где требуется надёжное механическое и электрическое соединение кабельных линий с оборудованием в условиях повышенных нагрузок.

Модель имеет исполнение «УЭ», что указывает на тропико‑ и влагоустойчивое исполнение. Это означает способность работать при высокой влажности, резких перепадах температуры и в агрессивной среде без потери рабочих характеристик.

Подтверждённые электрические характеристики

В зависимости от диаметра контактов нормируются токовые и вольтажные параметры. Для контактной пары диаметром 1 миллиметр номинальный ток составляет до 5 А, а рабочее напряжение — до 560–700 В переменного или постоянного тока. Для контактов диаметром 1,5 миллиметра номинальный ток достигает 10 А, рабочее напряжение — около 560 В.

Суммарная допустимая нагрузка на весь разъём достигает порядка 100 А, однако точное значение зависит от числа задействованных контактов и их диаметра. Диэлектрические свойства обеспечивают электрическую прочность изоляции до 1850–2300 В в амплитудном значении. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между соседними контактами не превышает 6 пФ.

• Номинальный ток на контакт 1 миллиметр — до 5 А
• Номинальный ток на контакт 1,5 миллиметра — до 10 А
• Рабочее напряжение для контактов 1 миллиметр — до 560–700 В
• Рабочее напряжение для контактов 1,5 миллиметра — до 560 В
• Электрическая прочность изоляции — 1850–2300 В
• Сопротивление изоляции — не менее 5000 МОм
• Ёмкость между соседними контактами — не более 6 пФ

Конструктивные особенности и применение

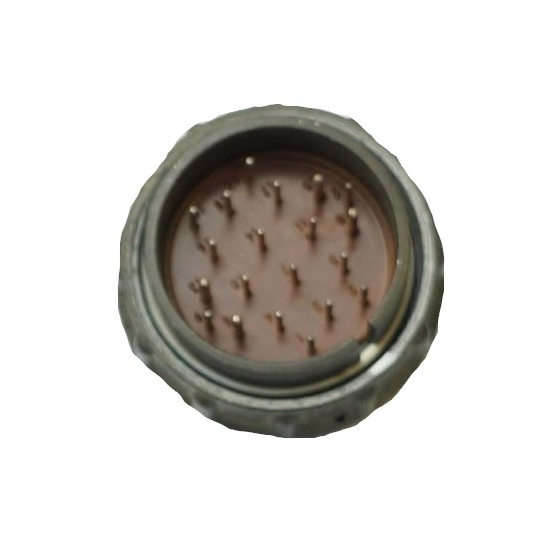

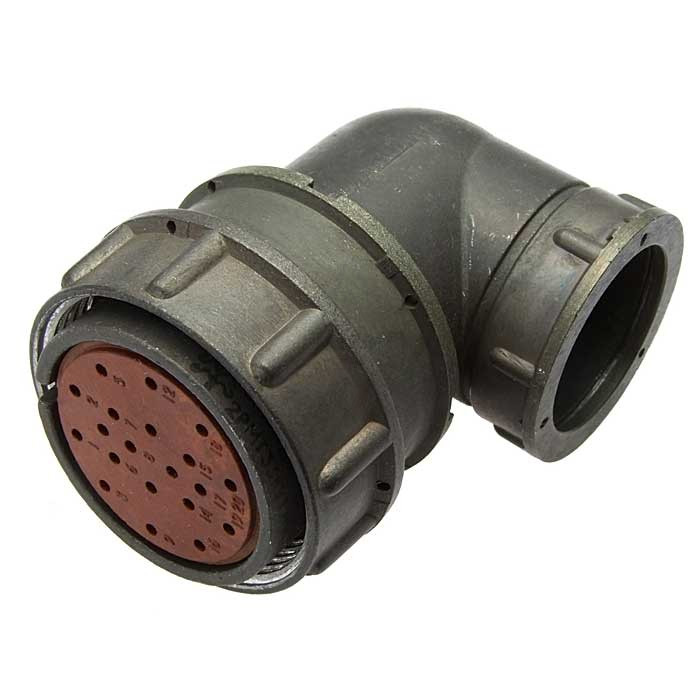

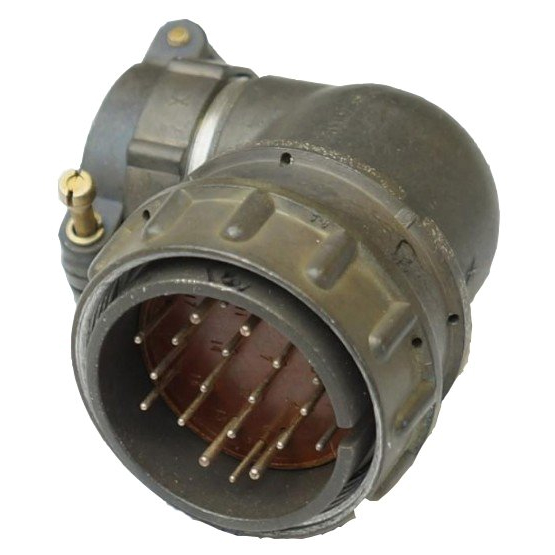

Корпус соединителя выполнен цилиндрическим с резьбовой фиксацией. Такая конструкция обеспечивает надёжное сочленение и устойчивость к вибрационным и ударным воздействиям. Вилка оснащена угловым или прямым патрубком для подключения кабеля, что позволяет монтировать её в стеснённых условиях.

Контакты имеют серебряное или иное защитно‑токопроводящее покрытие. Оно обеспечивает стабильное переходное сопротивление и коррозионную стойкость при длительной эксплуатации. Благодаря исполнению «УЭ» изделие применяется в судовой, авиационной, военной и промышленной аппаратуре.

Области применения

1. Судовые и береговые радиотехнические системы, где требуется влагостойкость.
2. Авиационное и наземное бортовое оборудование, работающее в условиях вибрации.
3. Военная техника и системы связи, предъявляющие повышенные требования к надёжности.
4. Промышленные установки с интенсивной эксплуатацией и агрессивной средой.

Соединитель рассчитан на эксплуатацию в сложных климатических и вибрационных условиях. Год выпуска, указанный в карточке товара, — 2017. Изготовитель — «Элекон».
