Назначение разъёма 2РМТ36КУЭ20Ш2В1В

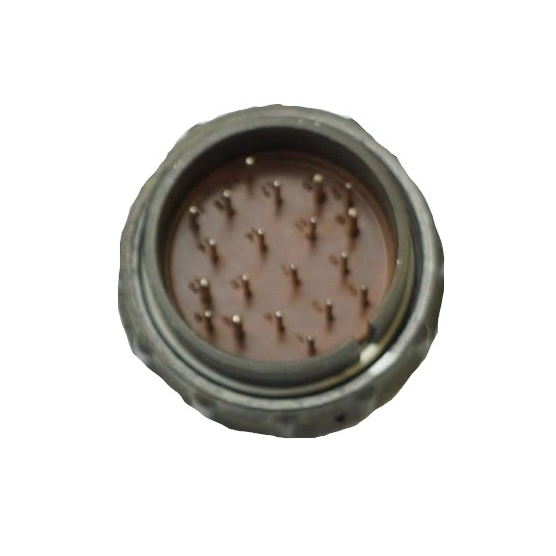

2РМТ36КУЭ20Ш2В1В производства завода «Элекон» — это цилиндрический низкочастотный электрический соединитель, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока. Разъём относится к серии 2РМТ с условным размером корпуса 36 и применяется в тех случаях, когда требуется устойчивость к вибрациям, ударам и воздействию экстремальных климатических условий.

Основное назначение изделия — коммутация кабельных линий внутри промышленной электроники, электро- и радиоприборов, а также контрольно-измерительной техники. Резьбовой метод сочленения обеспечивает прочную фиксацию ответных частей и сохраняет контакт даже при интенсивных механических нагрузках.

Подтверждённые технические особенности

Конструкция разъёма определяет его электрические и эксплуатационные параметры. Ниже перечислены характеристики, заявленные для данной модели.

• Количество контактов — 20 штук, штыревые, диаметр контактов обычно 1 мм.
• Метод сочленения — резьбовой, обеспечивающий прочную механическую фиксацию.
• Рабочий ток — до 6 А на контакт, максимальное напряжение — до 700 В.
• Климатическое исполнение — УЭ (или аналог В2.1 по ТУ), диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия, влажность до 98 процентов при плюс 25 градусах Цельсия.
• Корпус выполнен из алюминиевого сплава типа А-22 с оксидированием, изолятор — карболит или аналогичный материал.
• Вид корпуса — К (кабельный) с прямым патрубком (П), гайка для неэкранированного кабеля (Н или Э).
• Монтаж электрический — пайка, контакты извлекаемые, изготовлены из латуни с золотым покрытием (Au), сопротивление контакта — не более 5 мОм.
• Поляризация — одношпоночная, предотвращающая неправильную ориентацию при сочленении.
• Электрическая прочность изоляции — 2300 В, сопротивление изоляции — 5000 МОм.
• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц при ускорении до 50 g.
• Устойчивость к механическим ударам с ускорением до 500 g.
• Ресурс — 500 циклов сочленения, наработка на отказ — до 175 000 часов.

Область применения

Благодаря сочетанию высокой механической прочности и широкого температурного диапазона разъём 2РМТ36КУЭ20Ш2В1В подходит для эксплуатации в холодном и жарком климате. Изделие применяется в электро- и радиоприборах, промышленной электронике и контрольно-измерительной технике.

Климатическое исполнение УЭ позволяет использовать соединитель в условиях повышенной влажности, а устойчивость к вибрациям и ударам делает его пригодным для оборудования, работающего на подвижных объектах и в составе техники, испытывающей постоянные механические нагрузки. Резьбовое сочленение и одношпоночная поляризация упрощают монтаж и исключают ошибки при подключении ответных частей.
