Назначение и область применения

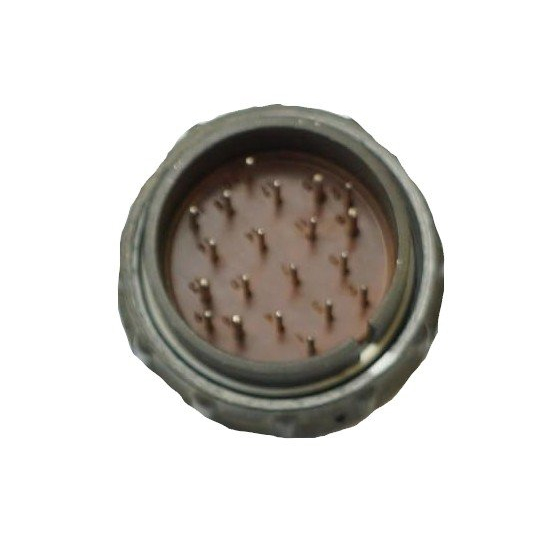

Кабельная вилка 2РМТ36КУЭ20Ш2В1В «5» относится к серии цилиндрических электрических соединителей 2РМТ36 и предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в составе бортовой кабельной сети, промышленного оборудования, контрольно-измерительной аппаратуры и радиоэлектронных устройств, где требуется надёжное разъёмное соединение с повышенной защитой от внешних воздействий.

Соединитель рассчитан на всеклиматическое исполнение В2.1 и сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается кратковременная эксплуатация при смене температур до плюс 180 градусов Цельсия. Вилка устойчива к воздействию повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Конструктивные особенности

Корпус соединителя имеет диаметр 36 мм. Контактная группа состоит из 20 контактов, скомпонованных по схеме сочетания двух типов диаметров: 1 мм и 1,5 мм. Такое исполнение позволяет подключать цепи с различными токовыми нагрузками и оптимизировать компоновку жгута.

• Диаметр корпуса: 36 мм
• Количество контактов: 20
• Токовая нагрузка на контакт диаметром 1 мм: 5 А
• Токовая нагрузка на контакт диаметром 1,5 мм: 10 А
• Максимальная суммарная токовая нагрузка: 100 А
• Максимальное рабочее напряжение: до 700 В
• Сопротивление контактов диаметром 1 мм: не более 5 мОм
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм

Патрубок вилки выполнен прямым (П) и оснащён гайкой Э, что обеспечивает фиксацию экранированного кабеля и защиту места заделки от механических воздействий. Контакты имеют серебряное покрытие (В), повышающее проводимость и стойкость к окислению. Сочленение с ответной частью — резьбовое, что гарантирует надёжную фиксацию при вибрационных нагрузках.

Механическая и климатическая стойкость

Изделие рассчитано на эксплуатацию в условиях интенсивных механических воздействий. Вилка выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров в секунду за секунду, линейное ускорение до 2000 метров в секунду за секунду, а также работу при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Па и повышенном давлении до 506 кПа.

Усилие расчленения не превышает 196,2 Н, число допустимых сочленений-расчленений составляет 500 циклов. Наработка на отказ — не менее 1000 часов. Срок сохраняемости изделия — 15 лет при доверительной вероятности гамма равной 99,5 процента.

Приёмка и комплектация

Маркировка «5» в обозначении изделия указывает на приёмку по специальным требованиям, что предполагает дополнительный контроль в процессе производства и подтверждение соответствия предъявляемым условиям эксплуатации. Год выпуска партии — 2026.

Соединитель поставляется как самостоятельное изделие и предназначен для монтажа на кабель при производстве жгутов. При выборе ответной части необходимо учитывать присоединительные размеры корпуса 36 мм и схему расположения контактов, соответствующую серии 2РМТ36.
