Назначение и область применения

Соединитель 2РМТ36КУЭ20Г4В1 представляет собой низкочастотный цилиндрический электрический разъем, разработанный в рамках серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в условиях жестких климатических и механических воздействий. Конструкция рассчитана на эксплуатацию в аппаратуре, где требуется надежное разъемное соединение с защитой от внешних факторов.

Данная модель применяется в промышленном оборудовании, измерительной технике, системах управления и силовых цепях, где необходимо стабильное электрическое соединение при вибрациях, перепадах температур, повышенной влажности и запыленности. Исполнение «1» обычно соответствует всеклиматическому варианту, что позволяет использовать соединитель во влажном, пыльном и высокогорном климате.

Расшифровка обозначения и конструктивные особенности

Условное обозначение 2РМТ36КУЭ20Г4В1 содержит полную информацию о конструкции и параметрах изделия:

• 2РМТ — тип соединителя: низкочастотный цилиндрический, многоштыревой, с разъемным контактом.
• 36 — условный диаметр корпуса, определяющий присоединительные размеры по фланцу.
• К — кабельный корпус, рассчитанный на присоединение к кабелю.

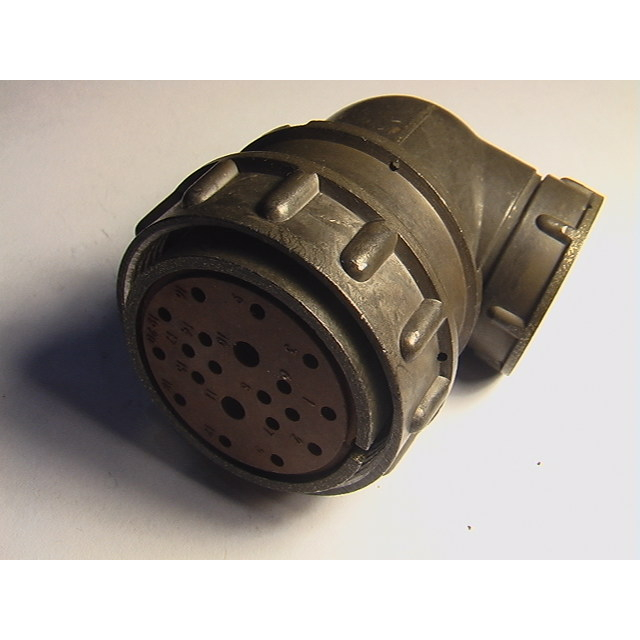

• У — угловой патрубок, позволяющий размещать разъем в стесненных условиях монтажа.
• Э — гайка патрубка для экранированного кабеля с заземлением экрана.
• 20 — количество контактов в разъеме.
• Г — розетка (гнездовая часть соединителя).
• 4 — конкретная конфигурация контактов и их нумерация.
• В — серебряное покрытие контактов.
• 1 — исполнение, как правило, всеклиматическое.

Угловой патрубок с экранирующей гайкой обеспечивает удобство подключения экранированных кабелей и эффективное заземление экрана, что особенно важно при работе с сигнальными и высокочастотными цепями.

Электрические параметры

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Рядовые представители серии 2РМТ36 рассчитаны на частоты порядка 3 МГц, что подтверждает применимость модели в низкочастотных трактах радиоэлектронной аппаратуры.

Контактная группа

Контакты разъема имеют серебряное покрытие, обеспечивающее низкое и стабильное переходное сопротивление. Величина сопротивления контактов обычно не превышает 2–5 мОм, что гарантирует надежный электрический контакт даже при прохождении значительных токов. Серебряное покрытие также повышает стойкость контактов к окислению и сохраняет стабильность параметров при многократных сочленениях и расчленениях.

Изоляция

Соединитель характеризуется высоким сопротивлением изоляции, составляющим порядка нескольких тысяч мегаом. Электрическая прочность изоляции достигает единиц киловольт, что позволяет использовать изделие при рабочих напряжениях до нескольких сотен вольт с сохранением запаса по пробою.

Условия эксплуатации

Благодаря всеклиматическому исполнению 2РМТ36КУЭ20Г4В1 сохраняет работоспособность в широком диапазоне внешних условий: при повышенной влажности, запыленности, воздействии соляного тумана и в высокогорных районах. Механическая прочность корпуса и фиксирующих элементов обеспечивает устойчивость к вибрационным и ударным нагрузкам, характерным для промышленного и транспортного применения.

Изделие рассчитано на многократное сочленение без потери качества контакта, что подтверждает его пригодность для обслуживаемых соединений, требующих периодического размыкания.
