Назначение разъёма 2РМТ36КУЭ20Г2В1В

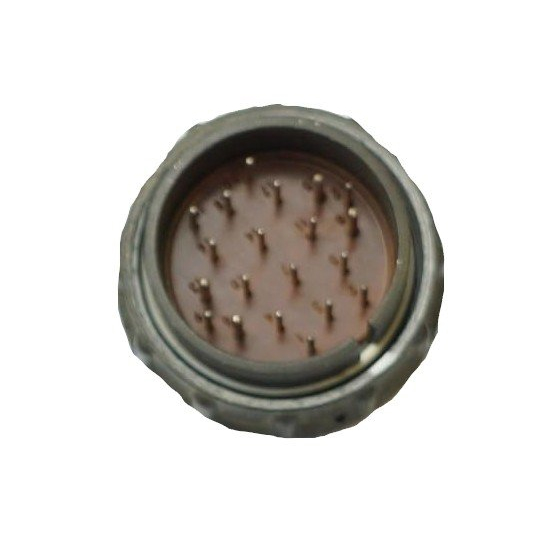

Разъём 2РМТ36КУЭ20Г2В1В производства Элекон представляет собой цилиндрический экранированный электрический соединитель, предназначенный для применения в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Изделие рассчитано на внутренний монтаж в электронной аппаратуре, в том числе в условиях всеклиматического исполнения, что подразумевает работу при широком диапазоне температур и повышенных механических нагрузках.

Основное назначение — обеспечение надёжного электрического соединения нескольких цепей в одном компактном узле с одновременной защитой передаваемых сигналов от внешних электромагнитных воздействий.

Подтверждённые особенности конструкции

Разъём имеет экранированную конструкцию, которая обеспечивает защиту от внешних электромагнитных воздействий и применяется в цепях с повышенными требованиями к электромагнитной совместимости. Общее количество контактов — 20, что позволяет передавать несколько цепей через одно соединение.

Соединение выполнено резьбовым, что обеспечивает надёжную фиксацию и устойчивость к вибрациям и тряске. Число допустимых сочленений-разъединений составляет около 500 циклов, что соответствует длительному сроку службы при периодическом подключении и отключении.

• Рабочий ток на контакт: при диаметре 1 мм — до около 5 А, при диаметре 1,5 мм — до около 10 А.
• Максимальное рабочее напряжение — до 700 В.
• Испытательное напряжение изоляции — порядка 1850–2300 В при нормальных условиях.
• Сопротивление изоляции между контактами — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ, что важно для высокочастотных и высокоточных цепей.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C.
• Эксплуатация возможна при линейных и ударных ускорениях до нескольких тысяч метров на секунду в квадрате.

Применение

Благодаря сочетанию экранирования, широкого температурного диапазона и стойкости к механическим нагрузкам разъём применяется в бортовой и авиационной аппаратуре, а также в других устройствах, где требуются повышенные требования к электромагнитной совместимости и надёжности соединения.

Изделие подходит для внутреннего монтажа в электронной аппаратуре, работающей в условиях всеклиматического исполнения. Низкая ёмкость между контактами и высокое сопротивление изоляции делают его пригодным для высокочастотных и высокоточных цепей.

Технические характеристики в сводке

1. Тип: цилиндрический экранированный электрический соединитель.
2. Количество контактов: 20.
3. Частота цепей: постоянный и переменный ток до примерно 3 МГц.
4. Рабочее напряжение: до 700 В.
5. Испытательное напряжение изоляции: 1850–2300 В.
6. Сопротивление изоляции: не менее 5000 МОм.
7. Ёмкость между контактами: не более 6 пФ.
8. Тип соединения: резьбовое.
9. Ресурс сочленений: около 500 циклов.
10. Температурный диапазон: от минус 60 °C до плюс 100 °C.

Условия эксплуатации и монтаж

Разъём предназначен для внутреннего монтажа, поэтому при установке следует учитывать требования к электромагнитной совместимости и механической фиксации. Резьбовое соединение обеспечивает устойчивость к вибрациям и тряске, что подтверждает возможность применения в условиях повышенных механических нагрузок.

Экранированная конструкция снижает влияние внешних электромагнитных полей на передаваемые сигналы, что особенно важно при работе с высокоточными и высокочастотными цепями. Изделие рассчитано на эксплуатацию при температурах от минус 60 °C до плюс 100 °C и при ускорениях до нескольких тысяч метров на секунду в квадрате.

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50420. Категория — 2РМТ36. Производитель — Элекон.
