Назначение и область применения

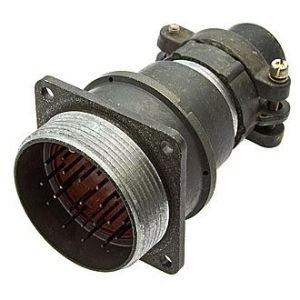

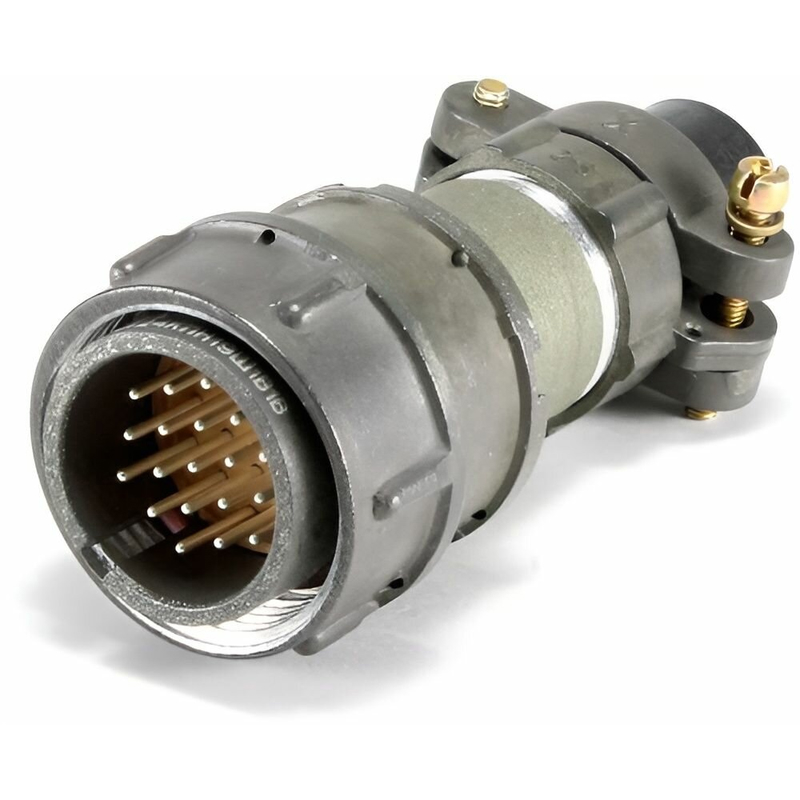

Соединительный разъём 2РМТ36КПН22Ш1В1В (вилка) относится к семейству круглых электрических разъёмов типа 2РМТ, предназначенных для работы в электрических цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию в условиях широкого температурного и климатического диапазона, что позволяет применять его в составе промышленного оборудования, измерительных комплексов, приборных стоек и бортовых систем.

Данная вилка представляет собой кабельный разъём с прямым патрубком для неэкранированного кабеля. Конструкция ориентирована на внутренний объёмный монтаж, при котором соединение выполняется пайкой проводников к контактам с тыльной стороны изолятора. Исполнение — всеклиматическое, негерметичное. Изделие применяется внутри приборов и стоек в умеренных и холодных климатических условиях и классифицируется по группе УХЛ2.1.

Электрические параметры

Разъём оснащён 22 штыревыми контактами. Электрические характеристики обеспечивают стабильную передачу сигналов и питающих напряжений в широком диапазоне нагрузок.

• Максимальная рабочая токовая нагрузка — до 6 А на один контакт.
• Суммарная токовая нагрузка по соединителю — до 110 А.
• Максимальное рабочее напряжение — 560 В для постоянного тока и 700 В для переменного тока.
• Испытательное напряжение в нормальных климатических условиях — от 1850 до 2300 В.
• Испытательное напряжение при пониженном давлении — от 350 до 450 В.

Переходное сопротивление контактов не превышает 5 мОм, что обеспечивает минимальный нагрев при номинальных токах и стабильность соединения. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Ёмкость между контактами не превышает 6 пФ, что допускает применение разъёма в цепях переменного тока с частотой до 3 МГц.

Контакты и изоляция

Контакты вилки выполнены с покрытием из золота или серебра. Применяемые материалы обеспечивают низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Изолятор контактов изготовлен из материала, рассчитанного на длительную работу при повышенных температурах и в условиях высокой влажности.

Конструкция и механика

Сочленение вилки с ответной розеткой осуществляется посредством резьбового соединения. Такая конструкция гарантирует надёжную фиксацию, исключает самопроизвольное разъединение при вибрационных нагрузках и обеспечивает повторяемость циклов сочленения. Корпуса разъёма имеют одношпоночную поляризацию, которая предотвращает неправильное вкручивание вилки в розетку и защищает контакты от повреждения.

Корпус выполнен во всеклиматическом исполнении и адаптирован к перепадам температур, воздействию влаги и механическим нагрузкам, характерным для промышленного и лабораторного оборудования.

Климатические и механические воздействия

Разъём рассчитан на работу в широком диапазоне внешних условий без потери электрических характеристик.

• Диапазон рабочих температур — от минус 60 до плюс 180 градусов Цельсия.
• Относительная влажность воздуха при температуре плюс 35 градусов Цельсия — до 98 процентов.
• Пиковое ударное ускорение — до 5000 метров в секунду в квадрате.

Указанные параметры подтверждают пригодность разъёма 2РМТ36КПН22Ш1В1В для применения в аппаратуре, эксплуатируемой в сложных климатических условиях и подверженной механическим воздействиям, включая ударные нагрузки и вибрации.
