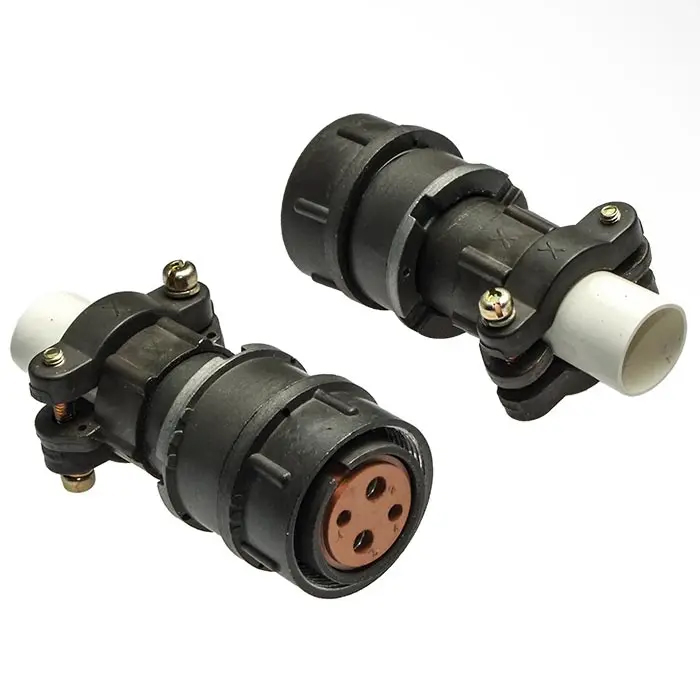

2РМТ36КПН22Ш1В1В — это низкочастотный цилиндрический разъём серии 2РМТ производства «Элекон», кабельная вилка с резьбовым соединением для неэкранированного кабеля.

• 2РМТ — серия цилиндрических низкочастотных разъёмов с резьбовым фиксированием.

• 36 — условный размер корпуса, диаметр корпуса около 45 мм, высота порядка 67,5 мм.

• К — кабельный корпус (вилка на кабель).

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 22 — количество контактов, контакты диаметром 1 мм.

• Ш — штыревые контакты (вилка).

• 1 — сочетание контактов: 22 контакта Ø1 мм.

• В1В — контакты с серебряным покрытием и всеклиматическое исполнение «В», рабочая теплостойкость до 100 °С.

Корпус выполнен из алюминиевого сплава (тип А-22) с оксидированием, обычно серого цвета; изолятор карболитовый, коричневый.

• Количество контактов: 22 штыревых контакта Ø1 мм.

• Максимальное рабочее напряжение: до 700 В.

• Электрическая прочность изоляции: порядка 2300 В.

• Рабочий ток на один контакт: до 6 А, суммарный ток на разъём до ~110 А.

• Сопротивление контакта: не более 5 мОм для Ø1 мм.

• Сопротивление изоляции: до 5000 МОм.

Электрическое подключение выполняется пайкой проводников к контактам (объёмный монтаж).

• Метод сочленения: резьбовой, одношпоночная поляризация корпуса, ориентация по пазу.

• Вибрация: синусоидальная 1–5000 Гц, амплитуда ускорения до 50 g.

• Линейное ускорение: до 200 g.

• Механические удары многократные: до 100 g (1–3 мс).

• Механические удары однократные: до 500 g (0,1–2 мс).

• Ресурс: порядка 500 циклов сочленений/расчленений.

Разъём используется в аппаратуре, где важны вибро‑ и ударопрочность и надёжный фиксированный контакт.

• Климатическое исполнение: В2.1, всеклиматическое.

• Диапазон температур: от −60 до +100 °С.

• Относительная влажность: до 98% при +25 °С.

• Допустимое атмосферное давление: от разрежения до повышенного (указаны широкие пределы).

• Минимальная наработка при 80 °С на контакте: порядка 175 000 ч, общая наработка не менее 1000 ч.

Такие разъёмы применяются в промышленной и транспортной аппаратуре, РЭА общего и специального назначения, где требуется герметичность по контактам не критична, а приоритет — механическая и климатическая стойкость при сравнительно высоких напряжениях и токах.
