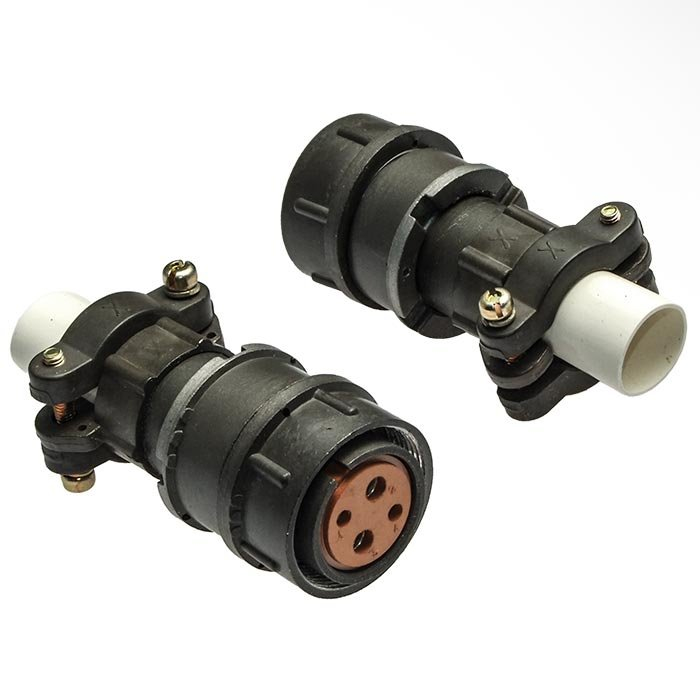

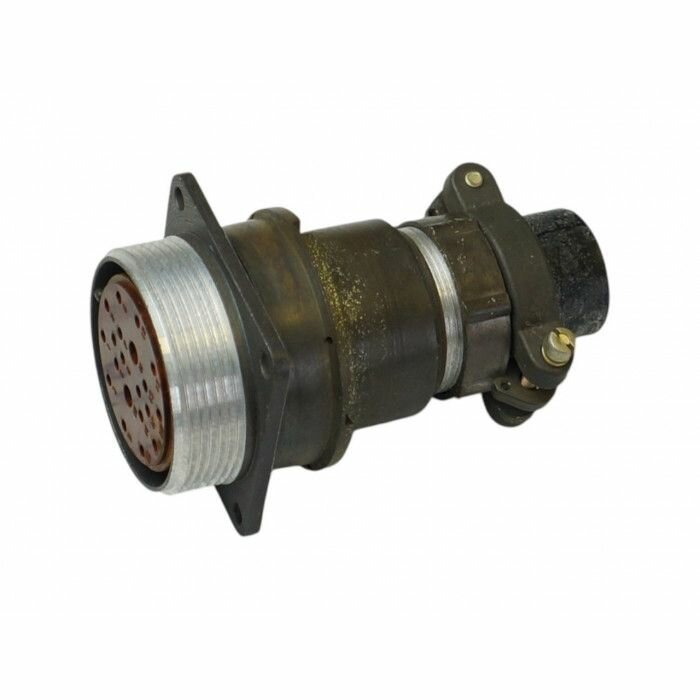

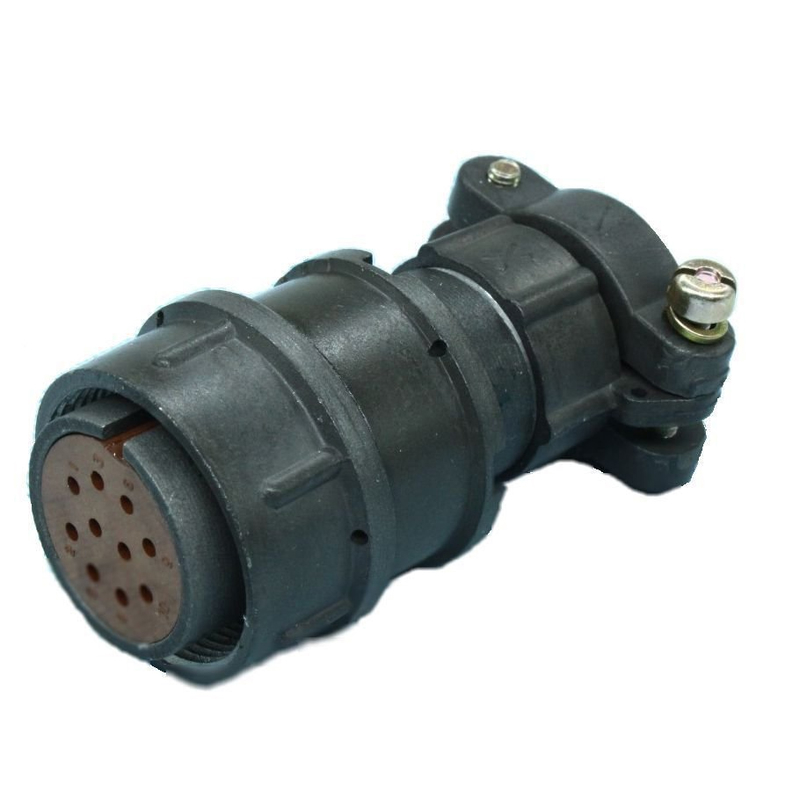

2РМТ36КПН22Ш1В1В «5» — это кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РМТ, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Она имеет кабельный корпус (К), диаметр 36 мм, 22 контакта диаметром 1 мм с серебряным покрытием (В), прямой патрубок (П) и гайку для неэкранированного кабеля (Н). Максимальное рабочее напряжение — 560–700 В, токовая нагрузка на контакт — 6 А (суммарно до 110 А). Сопротивление контактов — не более 5 мОм, ёмкость между ними — не более 6 пФ, сопротивление изоляции — не менее 1000–5000 МОм.

Условия эксплуатации

Разъём выполнен во всеклиматическом исполнении В2.1 с теплостойкостью до +100 °С, работает при температурах от -60 до +100 °С (смена до +180 °С), влажности до 98% и давлениях от 133,32·10^{-12} Па до 506 кПа. Выдерживает 500 сочленений/расчленений, механический удар до 5000 м/с² и наработка не менее 5000 часов, срок сохраняемости — 25 лет.

Декодировка обозначения

• 2РМТ — тип разъёма.

• 36 — диаметр посадочного отверстия.

• КПН — кабельный, прямой патрубок, гайка для неэкранированного кабеля.

• 22Ш — 22 контакта, вилка.

• 1В1В — сочетание контактов 1, серебро, теплостойкость +100 °С, исполнение В2.1.

• «5» — категория приёмки по ТУ ГЕ0.364.126ТУ.
