Назначение и область применения

Соединитель 2РМТ36КПН22Ш1В1В представляет собой цилиндрический низкочастотный электрический соединитель кабельного типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре различного назначения, включая оборудование, эксплуатируемое во всеклиматических условиях. Конструкция рассчитана на внутренний монтаж и обеспечивает надёжное соединение экранированных и неэкранированных кабелей.

Соединитель используется в аппаратуре, где требуется устойчивость к механическим воздействиям, включая вибрационные и ударные нагрузки. Резьбовое соединение корпусов и одношпоночная поляризация исключают ошибки при сочленении и гарантируют правильную ориентацию контактов. Изделие подходит для пайки проводников к контактам, что обеспечивает надёжный электрический контакт в условиях длительной эксплуатации.

Расшифровка обозначения

Полное обозначение соединителя содержит информацию о его конструктивных особенностях и технических характеристиках. Каждый элемент маркировки имеет строго определённое значение:

• 2РМТ — тип соединителя: низкочастотный, тропикоустойчивый;
• 36 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 22 — количество контактов;
• Ш — вилка;
• 1 — сочетание контактов (все диаметром 1 мм);
• В — покрытие контактов серебром;
• 1 — теплостойкость 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Соединитель 2РМТ36КПН22Ш1В1В рассчитан на эксплуатацию в широком диапазоне температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Такая теплостойкость позволяет применять изделие как в условиях холодного климата, так и в аппаратуре с повышенным тепловыделением. Всеклиматическое исполнение подтверждает возможность работы при значительных перепадах температуры и влажности.

Электрические параметры соединителя обеспечивают стабильную передачу сигналов и питания. Максимальное рабочее напряжение достигает 700 В, а допустимый ток на контакт составляет от 4 до 8 А в зависимости от условий эксплуатации. Сопротивление контакта не превышает 5 мОм, что минимизирует потери и нагрев в местах соединения. Сопротивление изоляции составляет не менее 1000 МОм, гарантируя надёжное разделение электрических цепей и защиту от токов утечки.

Механическая прочность конструкции подтверждена способностью выдерживать вибрационные нагрузки с ускорением до 490 метров на секунду в квадрате в диапазоне частот до 1000 Гц. Соединитель также рассчитан на ударные воздействия с ускорением до 5000 метров на секунду в квадрате. Ресурс изделия составляет не менее 500 циклов сочленения и расчленения, что обеспечивает длительный срок службы при многократных переподключениях.

Конструкция и комплектация

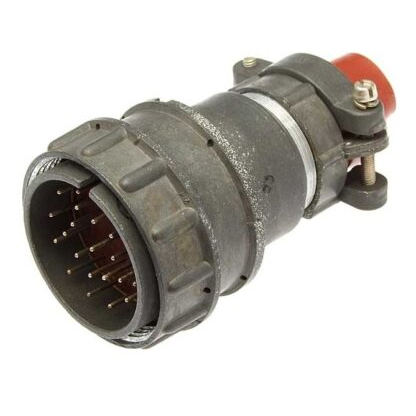

Соединитель выполнен в виде кабельной вилки с прямым патрубком и гайкой для фиксации неэкранированного кабеля. Корпус имеет условный размер 36, что определяет габаритные и присоединительные размеры изделия. Вилка оснащена 22 контактами диаметром 1 мм каждый. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и защиту от окисления, что особенно важно при эксплуатации в условиях повышенной влажности.

Резьбовое соединение корпусов обеспечивает плотное и надёжное сочленение с ответной частью, исключая самопроизвольное разъединение под воздействием вибраций. Одношпоночная поляризация предотвращает неправильное подключение, что критически важно для аппаратуры с большим количеством контактов.

Рекомендации по применению

Соединитель 2РМТ36КПН22Ш1В1В предназначен для стационарного внутреннего монтажа в радиоэлектронной аппаратуре. При подключении кабеля следует использовать пайку проводников к контактам. Гайка патрубка надёжно фиксирует неэкранированный кабель, предотвращая его выдёргивание и обеспечивая дополнительную механическую разгрузку мест пайки. Изделие совместимо с ответными частями соединителей серии 2РМТ соответствующего типоразмера и сочетания контактов.
