Назначение и область применения

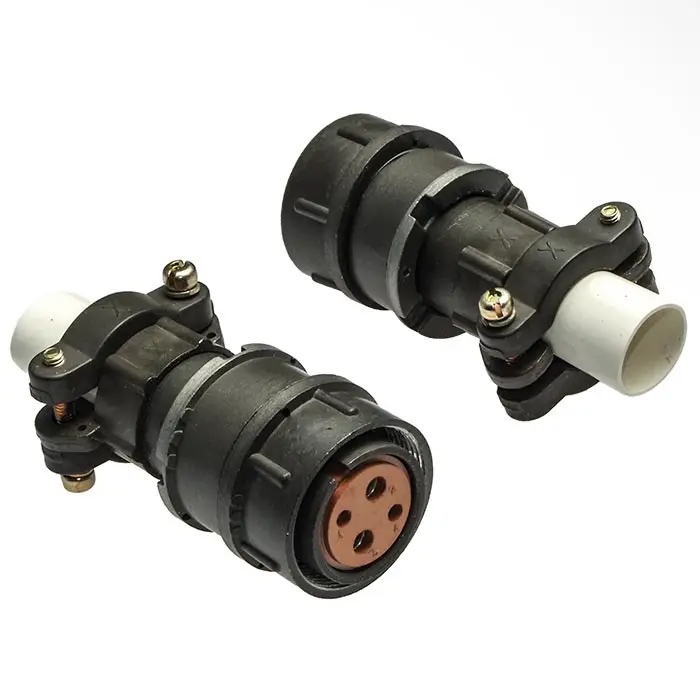

Кабельная вилка 2РМТ36КПН22Ш1В1В «5» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ, выпускавшийся заводом «Элекон» по техническим условиям ГЭО.364.126 ТУ. Изделие относится к моделям 2015–2026 годов производства. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока при напряжении до 700 В (амплитудное значение) и предназначен для объёмного внутреннего монтажа пайкой.

Соединители серии 2РМТ, включая данную модель, разработаны для использования в условиях, требующих повышенной надежности и устойчивости к внешним воздействиям. Основные области применения включают:

• Военная и авиационная техника: подключение бортового оборудования, систем связи, навигации и управления, где критична надежность в экстремальных условиях.
• Промышленное оборудование: автоматизированные системы управления, станки, робототехника, приборы и датчики, работающие в цехах с высоким уровнем вибрации, пыли и влажности.
• Железнодорожный и автомобильный транспорт: электрооборудование подвижного состава и бортовые системы транспортных средств.
• Судостроение: применение на морских и речных судах, где требуется стойкость к влажности, солевому туману и вибрациям.
• Энергетика: системы контроля и автоматизации энергетических установок.
• Контрольно-измерительная аппаратура: надежное соединение в лабораторном и полевом измерительном оборудовании.

Конструкция и особенности

Модель 2РМТ36КПН22Ш1В1В имеет кабельный корпус (К) с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Часть изделия выполнена в виде вилки (Ш). Соединитель оснащён 22 контактами диаметром 1 мм с сочетанием контактов №1. Покрытие контактов — серебро (В), что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик. Изделие имеет теплостойкость 100 °C и всеклиматическое исполнение (В), подтверждающее работоспособность в широком диапазоне температур и при воздействии различных климатических факторов.

Резьбовое сочленение и одношпоночная поляризация исключают неправильное соединение и обеспечивают надёжную фиксацию ответных частей. Монтаж выполняется пайкой, тип монтажа — внутренний, объёмный. Диаметр условного корпуса составляет 36 мм, габаритные размеры примерно 45 × 67,5 мм (длина × высота).

Технические характеристики

Соединитель 2РМТ36КПН22Ш1В1В «5» имеет следующие подтверждённые электрические и механические параметры:

• Рабочее напряжение: до 700 В (амплитудное значение).
• Испытательное напряжение: до 2000 В (эффективное значение).
• Рабочий ток на контакт: до 8 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Количество циклов сочленений-расчленений: не менее 500.
• Вибростойкость: устойчивость к синусоидальной вибрации в широком диапазоне частот, согласно всеклиматическому исполнению.
• Ударостойкость: высокая устойчивость к многократным и одиночным ударам, согласно всеклиматическому исполнению.
• Степень защиты: до IP54 в сочленённом состоянии.

Приёмка и маркировка

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям технических условий ГЭО.364.126 ТУ. Год выпуска — 2026. Артикул товара — 4055. Категория — 2РМТ36. Маркировка 2РМТ36КПН22Ш1В1В «5» содержит полную информацию о конструктивных особенностях: серия 2РМТ, диаметр условного корпуса 36 мм, кабельная вилка с прямым патрубком и гайкой для неэкранированного кабеля, 22 контакта диаметром 1 мм, серебряное покрытие, теплостойкость 100 °C и всеклиматическое исполнение.
