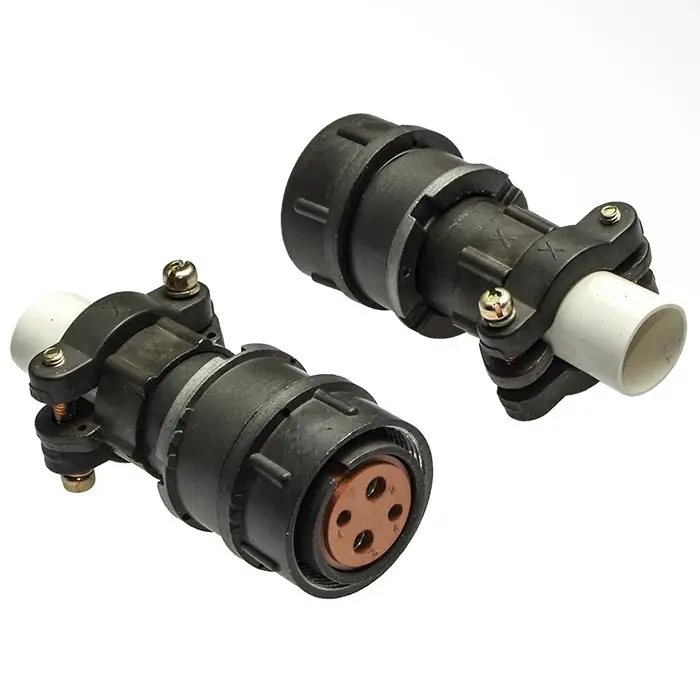

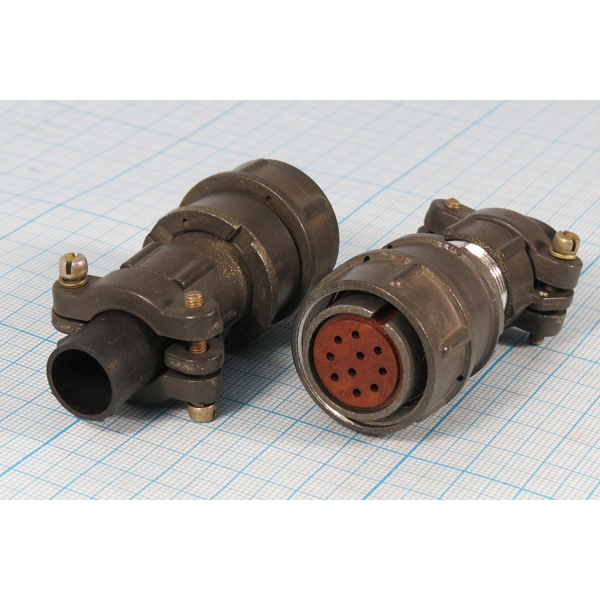

2РМТ36КПН22Г1В1В — это низкочастотный цилиндрический негерметичный соединитель (выпуск 2011 г.). Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц во всеклиматическом исполнении.

Декодировка обозначения

• 2РМТ : тип соединителя (цилиндрический, тропикоустойчивый).

• 36 : условный размер корпуса (диаметр 36 мм). ?

• К : кабельный корпус.

• П : прямой патрубок.

• Н : гайка патрубка для неэкранированного кабеля.

• 22 : количество контактов — 22 шт.

• Г : розетка.

• 1 : сочетание контактов (первая схема расположения). ?

• В : покрытие контактов серебром.

• 1 : теплостойкость 100 °С.

• В : всеклиматическое исполнение.

Применение

Используется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, включая пайку или объемный монтаж кабелей и проводов. Сочленение резьбовое, одношпоночная поляризация корпусов. ?

Характеристики

• Рабочая температура: от -60 °C до +100 °C.

• Максимальное напряжение: до 700 В.

• Количество сочленений: 500 циклов.

• Монтаж: внутренний.
