Назначение соединителя 2РМТ36КПН22Г1В1В

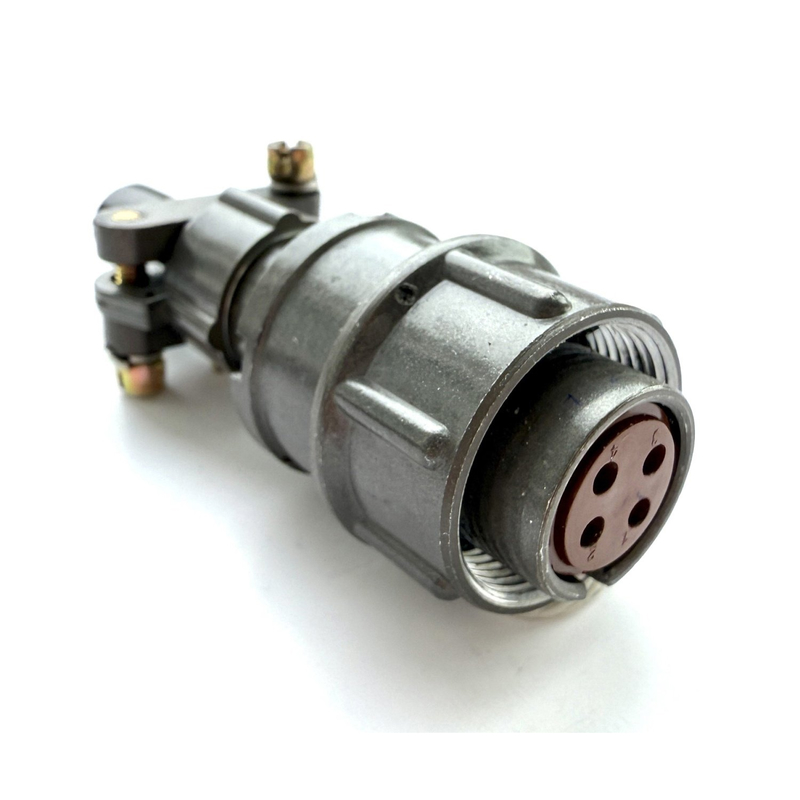

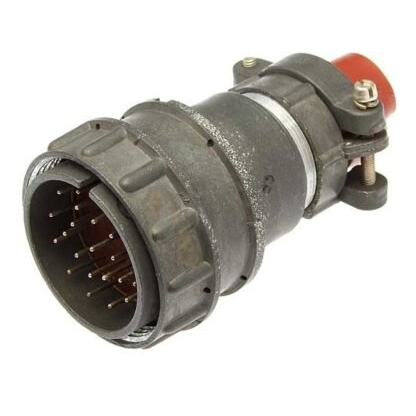

Соединитель 2РМТ36КПН22Г1В1В производства «Элекон» представляет собой электрический разъём российского изготовления из семейства 2РМТ — приборных круглых разъёмов с резьбовым соединением. Основное назначение изделия — коммутация кабельных и приборных линий в электрических цепях постоянного и переменного тока. Разъём применяется там, где требуется быстрое и надёжное соединение кабеля с прибором или модулем с возможностью последующего разъединения.

Благодаря резьбовому соединению с закручивающейся гайкой обеспечивается механическая фиксация сочленённой пары, устойчивая к вибрациям и случайным расцеплениям. Это делает соединитель востребованным в составе промышленной, радиоэлектронной и измерительной аппаратуры.

Конструктивные особенности и технические параметры

Разъём имеет круглый корпус кабельного исполнения и предназначен для внутреннего монтажа в прибор. Модификация содержит 22 контакта, выполненных под пайку, с диаметром контакта порядка 1,0 мм. Покрытие контактов — серебро: обозначение «В» в маркировке серий 2РМ указывает именно на серебряное покрытие, которое снижает переходное сопротивление и повышает стабильность контакта.

Исполнение разъёма — кабельное, негерметичное, экранированное, с монтажом внутренним (в прибор), без патрубка или с прямым патрубком в зависимости от исполнения. Экранирование снижает влияние внешних электромагнитных помех на передаваемый сигнал.

• Максимальный рабочий ток на одиночный контакт — порядка 6 А.
• Максимальное рабочее напряжение — до 700 В в цепях постоянного и переменного тока, включая частоты до нескольких мегагерц.
• Испытательное напряжение — несколько киловольт в нормальных условиях; при пониженном давлении (вакуум) значение существенно снижается.
• Диапазон рабочих температур — обычно от минус 60 °C до плюс 100 °C.
• Гарантийное количество циклов сочленения (включение–отключение) — около 500 циклов.

Применение и условия эксплуатации

Соединитель используется для подключения кабельных и приборных линий в промышленной, радиоэлектронной и измерительной аппаратуре, для соединения кабелей и модулей между собой. Изделие рассчитано на работу в условиях вибраций и перепадов температур, а также в различных климатических условиях, включая всеклиматическое исполнение.

Диапазон рабочих температур от минус 60 °C до плюс 100 °C позволяет применять разъём в суровых климатических зонах. Совокупность характеристик — резьбовая фиксация, экранирование, серебряное покрытие контактов и стойкость к внешним воздействиям — определяет область применения соединителя в составе ответственной аппаратуры, где важны надёжность контакта и стабильность соединения при эксплуатации.

Область использования в составе оборудования

1. Промышленная аппаратура и силовые цепи постоянного и переменного тока.
2. Радиоэлектронные устройства и блоки, требующие экранированного соединения.
3. Измерительная техника и приборные модули.
4. Кабельные сборки, подключаемые к приборам с внутренним монтажом разъёма.

Таким образом, 2РМТ36КПН22Г1В1В «Элекон» — это приборный круглый экранированный соединитель на 22 контакта с серебряным покрытием и резьбовым соединением, предназначенный для надёжной коммутации электрических линий в широком диапазоне температур и климатических условий.
