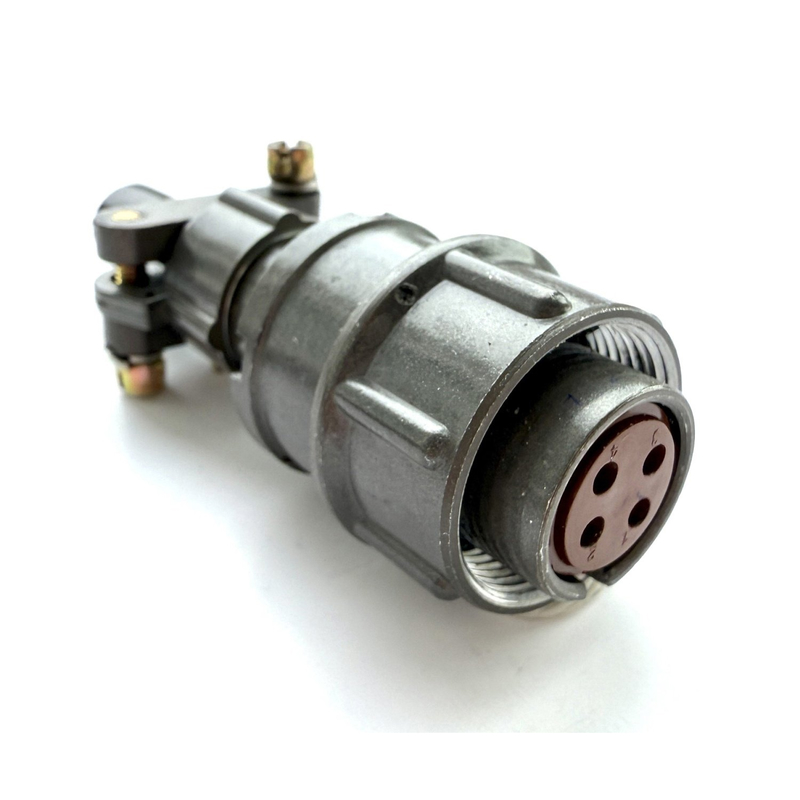

Назначение разъёма 2РМТ36КПН22Г1В1В

2РМТ36КПН22Г1В1В — кабельный цилиндрический электрический разъём отечественного производства, выпускаемый под брендом «Элекон» по типономиналу серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц в промышленной и радиоэлектронной аппаратуре.

Разъём относится к классу приборных и кабельных экранированных соединителей с резьбовым соединением. Такая конструкция обеспечивает надёжный и виброустойчивый контакт, что важно при эксплуатации в составе ответственного оборудования. Основное назначение — подключение кабелей и проводов к электронным блокам, приборам и стойкам, в том числе при работе в условиях повышенных механических и климатических нагрузок.

Подтверждённые технические особенности

Соединитель построен по типовой схеме серии 2РМТ и обладает следующими заявленными параметрами:

• Общее количество контактов — до 22 токопроводящих выводов в одном корпусе.
• Максимальный ток на один контакт — около 6 А; суммарный ток на соединитель — порядка 110 А.
• Максимальное рабочее напряжение — до 560–700 В переменного или постоянного тока, что позволяет использовать изделие как в силовых, так и в сигнальных цепях.
• Рабочий диапазон температур — примерно от минус 60 °C до плюс 100 °C в зависимости от конкретного исполнения и условий эксплуатации.
• Корпус изготавливается из металла с оксидированным покрытием, изолятор — из карболита или аналогичного компаунда.
• Цвет корпуса обычно серый, изолятора — коричневый, что характерно для серии 2РМ и 2РМТ.
• Соединение вилки и розетки — резьбовое, с накидной гайкой; предусмотрена механическая поляризация корпусов для правильной ориентации при подключении.

Конструктивные и маркировочные признаки

Буквенная часть маркировки изделия, включая обозначение «Г1В1В», указывает на климатическое исполнение, вид покрытия контактных поверхностей (чаще всего серебро) и ряд других конструктивных признаков согласно отраслевым стандартам. Точная расшифровка определяется нормативной документацией производителя.

Разъём может монтироваться как на кабель, так и на корпус оборудования при внутреннем монтаже. В обоих случаях сохраняется экранирование и помехоустойчивость линии связи, что снижает влияние внешних электромагнитных помех на передаваемый сигнал.

Области применения

Благодаря сочетанию силовых и сигнальных возможностей, механической прочности и широкому температурному диапазону разъём 2РМТ36КПН22Г1В1В применяется в промышленной и радиоэлектронной аппаратуре. Его используют для подключения кабелей и проводов к электронным блокам, приборам и стойкам, в том числе при повышенных механических и климатических нагрузках.

Изделие подходит для эксплуатации в составе оборудования, где требуется надёжное экранированное соединение с резьбовой фиксацией и поляризацией корпусов. Артикул товара — 50408, категория — 2РМТ36, производитель — Элекон.
