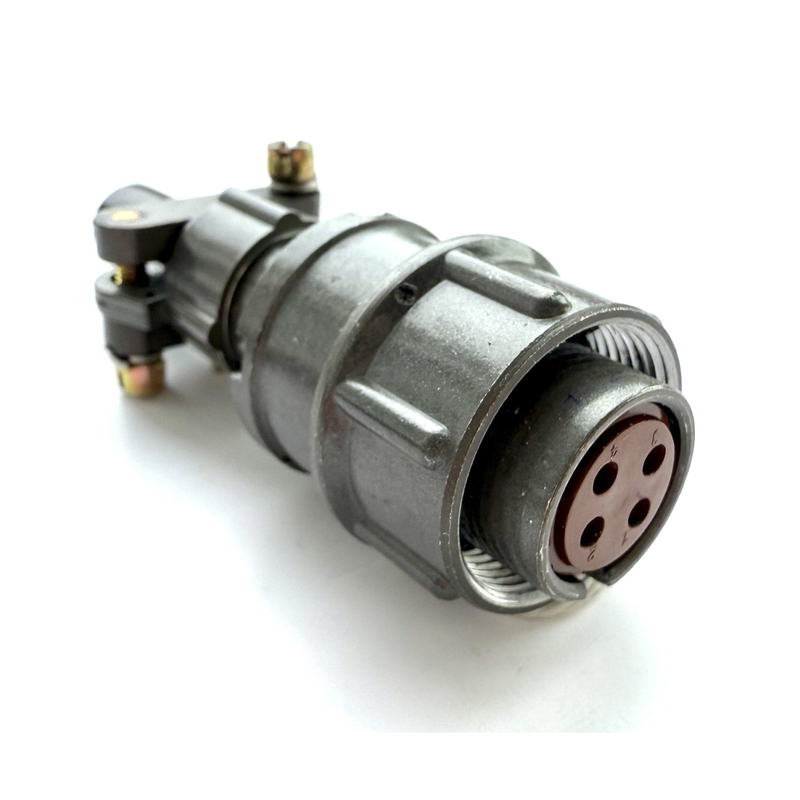

Назначение соединителя 2РМТ36КПН22Г1В1В

Цилиндрический низкочастотный соединитель 2РМТ36КПН22Г1В1В предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к кабельным розеткам с прямым патрубком и рассчитано на работу в составе радиоэлектронной аппаратуры, промышленного оборудования, бортовых систем и измерительных комплексов, где требуется стабильное контактное соединение при воздействии вибрации, повышенной влажности и значительных перепадов температур.

Конструкция соединителя предусматривает установку на неэкранированный кабель с фиксацией при помощи гайки. Корпус выполнен в условном размере 36, контактная группа насчитывает 22 контакта. Исполнение относится к всеклиматическому, что допускает эксплуатацию вне отапливаемых помещений и в полевых условиях.

Подтверждённые особенности конструкции

• Тип соединителя — негерметичный, тропикоустойчивый, серия 2РМТ.
• Кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов — 22, сочетание контактов — 1.
• Покрытие контактов — серебро, теплостойкость до 100 градусов Цельсия.
• Всеклиматическое исполнение, работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия.
• Степень защиты в сочленённом состоянии — IP54.
• Количество циклов сочленения-расчленения — не менее 500.

Электрические параметры и стойкость к внешним факторам

Соединитель рассчитан на рабочее напряжение до 560 В переменного тока и до 700 В постоянного тока. Рабочий ток на контакт зависит от конкретного исполнения контактной группы и составляет до 2 А для контактов диаметром 1,5 мм или до 5 А для контактов диаметром 2,5 мм. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, а электрическая прочность изоляции достигает не менее 1500 В эффективного значения.

Изделие сохраняет работоспособность при относительной влажности воздуха до 98 процентов при температуре до плюс 35 градусов Цельсия с конденсацией влаги. Допустимый диапазон атмосферного давления — от 1,3 Па до 294 кПа. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 200 метров на секунду в квадрате, а также многократные ударные нагрузки до 400 метров на секунду в квадрате и одиночные удары до 1000 метров на секунду в квадрате.

Расшифровка маркировки

1. 2РМТ — тип соединителя: негерметичный, тропикоустойчивый.
2. 36 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 22 — количество контактов.
7. Г — розетка.
8. 1 — сочетание контактов.
9. В1 — покрытие контактов серебром, теплостойкость 100 градусов Цельсия.
10. В — всеклиматическое исполнение.

Области применения

Соединитель 2РМТ36КПН22Г1В1В применяется в авиационной технике для подключения бортовых систем и оборудования, где важна устойчивость к вибрации и широкому диапазону температур. Изделие востребовано в составе сложной радиоэлектронной аппаратуры специального и общего назначения, а также в промышленном оборудовании, работающем при повышенной влажности, вибрационных нагрузках и резких перепадах температур.

Благодаря всеклиматическому исполнению и серебряному покрытию контактов соединитель подходит для военной техники, железнодорожного транспорта, средств связи, измерительной техники и автоматизированных систем управления технологическими процессами. Он обеспечивает стабильную передачу сигналов и надёжную коммутацию электрических цепей в полевых и лабораторных условиях, в системах управления и сигнализации, а также в составе контрольно-измерительного оборудования.
