Назначение соединителя 2РМТ36КПН20Ш2В1В

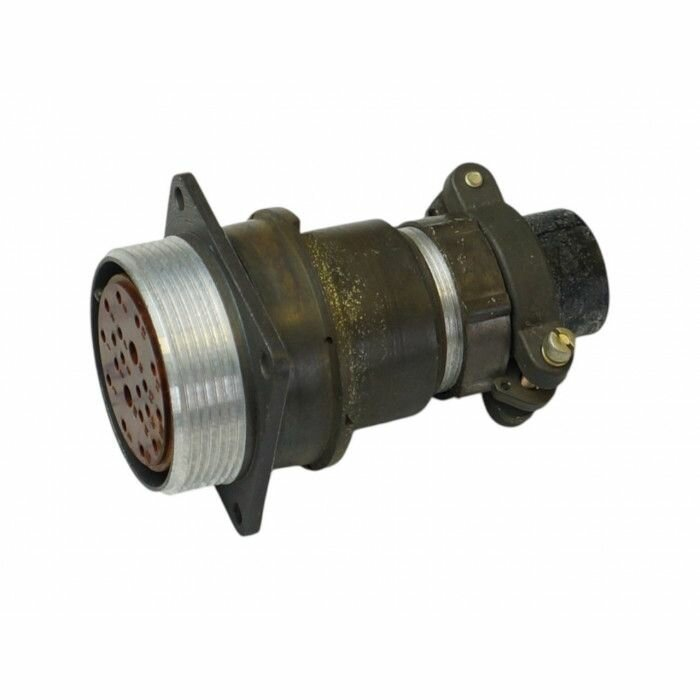

2РМТ36КПН20Ш2В1В — кабельная вилка с прямым патрубком для неэкранированного кабеля. Изделие относится к серии цилиндрических низкочастотных негерметичных соединителей типа 2РМТ — современной модификации, выпускаемой в период с 2015 по 2026 год. Вилка предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется во внутренних объёмных монтажах промышленного и технического назначения.

Конструктивно соединитель состоит из вилки и ответной розетки — кабельной или блочной. Вилка обеспечивает надёжное механическое и электрическое соединение при многократном сочленении и расчленении в составе кабельных сборок и приборных блоков.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Количество контактов: 20 (типичная конфигурация — 16 контактов диаметром 1 миллиметр и 4 контакта диаметром 1,5 миллиметра).
• Материал и покрытие контактов: серебро.
• Максимальное рабочее напряжение: от 560 до 700 вольт.
• Максимальная токовая нагрузка на одиночный контакт: до 6 ампер.
• Суммарная токовая нагрузка на соединитель: до 100–260 ампер в зависимости от конфигурации.
• Ёмкость между контактами: не более 6 пикофарад.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность изоляции: 1850 вольт при рабочем напряжении 560 вольт или 2300 вольт (амплитудное значение) при 700 вольтах.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Условный размер корпуса: 36 миллиметров (D1 равен 36 миллиметрам, D2 равен 45 миллиметрам).
• Ресурс: 500 циклов сочленения.
• Климатическое исполнение: всеклиматическое (УХЛ, категория размещения 1 по ГОСТ).
• Нормативный документ: АШДК.434410.062 ТУ.

Область применения и особенности эксплуатации

Вилка 2РМТ36КПН20Ш2В1В используется в промышленных и технических системах, где требуется надёжное соединение электрических цепей во внутренних объёмах приборов, шкафов и блоков. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур соединитель сохраняет работоспособность в условиях повышенной влажности, пониженных и повышенных температур, характерных для категории размещения 1.

Прямой патрубок вилки рассчитан на подключение неэкранированного кабеля, что упрощает монтаж и снижает трудоёмкость сборки кабельных жгутов. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а высокая электрическая прочность изоляции позволяет применять изделие в цепях с рабочим напряжением до 700 вольт.

Соединитель соответствует требованиям АШДК.434410.062 ТУ, что подтверждает его пригодность для использования в ответственных технических системах. Ресурс в 500 циклов сочленения делает вилку пригодной как для стационарного, так и для периодически разъединяемого монтажа.

Комплектация и совместимость

Вилка 2РМТ36КПН20Ш2В1В является составной частью соединителя и работает в паре с ответной розеткой серии 2РМТ36 — кабельной или блочной. Артикул изделия — 70176. Для сборки соединителя необходимо подобрать розетку с аналогичным числом и типом контактов, обеспечивающую требуемую схему коммутации.

Перед монтажом следует убедиться, что параметры цепи — напряжение, ток на контакт и суммарный ток — не превышают значений, указанных в характеристиках. Монтаж выполняется в соответствии с требованиями технических условий и общей документации на серию 2РМТ36.
