Назначение разъёма 2РМТ36КПН20Ш2В1В

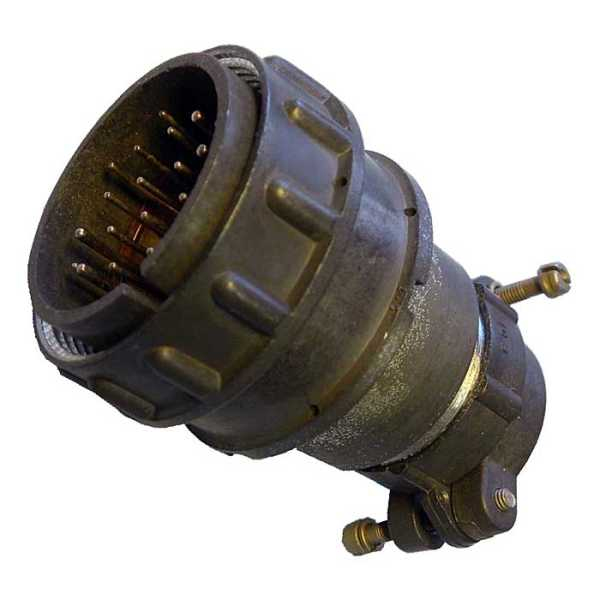

2РМТ36КПН20Ш2В1В производства «Элекон» представляет собой цилиндрический низкочастотный электрический разъём, выполненный в виде кабельной вилки с прямым патрубком. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное механическое и электрическое соединение при воздействии вибрации, ударных нагрузок и перепадов температуры.

Артикул изделия — 50407, категория — 2РМТ36. Конструктивно соединитель состоит из вилки и розетки, то есть образует разъёмное соединение, рассчитанное на многократную стыковку и расстыковку в составе кабельных сборок и приборных блоков.

Подтверждённые технические особенности

Разъём имеет 20 контактов с серебряным покрытием. Такое покрытие обеспечивает стабильное переходное сопротивление и сохраняет рабочие свойства контактов при повышенных температурах. Теплостойкость изделия достигает плюс 100 градусов Цельсия, а исполнение В2.1 является всеклиматическим, что позволяет эксплуатировать разъём в сложных климатических условиях.

Основные электрические параметры изделия:

• максимальное рабочее напряжение — от 560 до 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ;
• электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В;
• токовая нагрузка на контакт — от 4 до 36 А, суммарная нагрузка — до 260 А;
• диапазон частот — от 50 Гц до 10 кГц;
• уровень звукового давления — до 170 дБ.

Механическая стойкость разъёма подтверждена следующими значениями: удары с ускорением до 1000 метров на секунду в квадрате и вибрация с ускорением до 2000 метров на секунду в квадрате, что соответствует 200 g. Изделие сохраняет работоспособность в диапазоне температур от пониженных до плюс 100 градусов Цельсия, в том числе при частых сменах температуры.

Применение и условия эксплуатации

Благодаря сочетанию низкочастотного диапазона, высокой стойкости к вибрации и ударам, а также всеклиматическому исполнению В2.1, разъём 2РМТ36КПН20Ш2В1В востребован в промышленной и транспортной аппаратуре, где соединения подвергаются интенсивным механическим и климатическим воздействиям. Низкая ёмкость между контактами и высокое сопротивление изоляции делают его пригодным для цепей, чувствительных к утечкам и перекрёстным наводкам.

Разъём негерметичен, поэтому его следует применять в местах, где не требуется полная защита от проникновения влаги под давлением. Вилка кабельная с прямым патрубком ориентирована на монтаж на кабеле, а ответная розетка устанавливается на приборной части. Диапазон рабочих частот от 50 Гц до 10 кГц охватывает большинство задач силовой и сигнальной коммутации в низкочастотной технике.

Год выпуска указанной позиции — 2017. Перед монтажом рекомендуется проверять соответствие числа контактов, токовой нагрузки и рабочего напряжения конкретной схеме, а также учитывать теплостойкость и всеклиматическое исполнение при выборе места установки.
