Назначение разъёма 2РМТ36КПН20Ш2А1В

2РМТ36КПН20Ш2А1В — это всеклиматический кабельный электрический разъём круглого типа из серии 2РМТ, предназначенный для создания надёжных разъёмных соединений в цепях постоянного и переменного тока. Изделие применяется для коммутации кабельных линий в условиях, где требуется устойчивость к широкому диапазону температур, повышенной влажности, вибрационным и ударным нагрузкам. Разъём рассчитан на работу в составе электрооборудования, радиоэлектронной аппаратуры и промышленных систем, эксплуатируемых в помещении и на открытом воздухе.

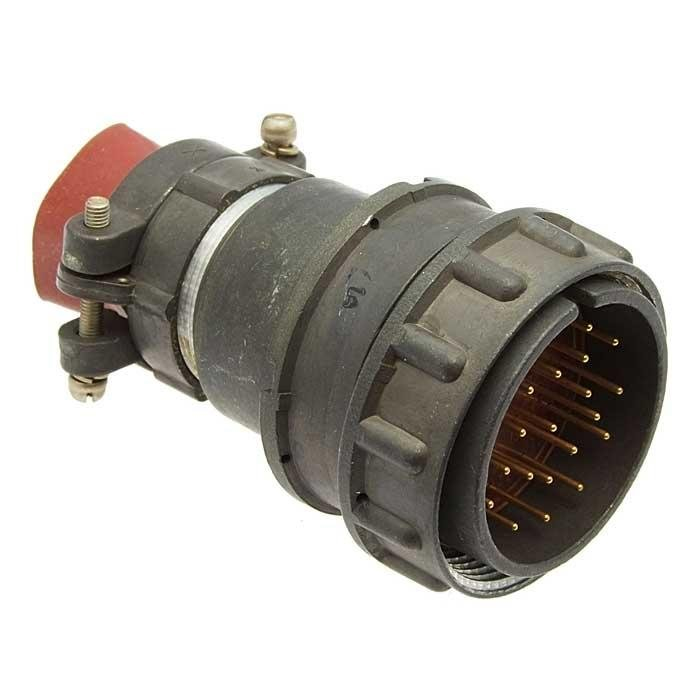

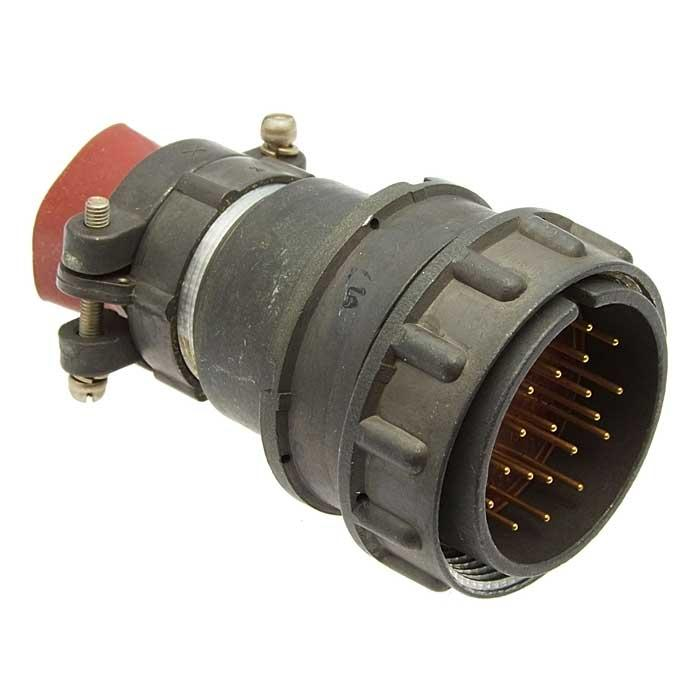

Конструктивно изделие представляет собой вилку с прямым патрубком для подключения неэкранированного кабеля. Резьбовое сочленение обеспечивает плотную фиксацию ответных частей и защиту контактной группы от самопроизвольного разъединения. Одношпоночная поляризация исключает неправильное соединение при монтаже и обслуживании.

Подтверждённые особенности конструкции

Корпус и исполнение

Разъём имеет кабельный корпус с условным диаметром 36 мм. Маркировка указывает на прямое расположение патрубка и неэкранированный тип подключаемого кабеля. Контактная группа содержит 20 контактов, распределённых по двум типоразмерам: 1 мм и 1,5 мм. Сочетание контактов разных диаметров позволяет использовать разъём в схемах с различными токовыми нагрузками на отдельные цепи.

Покрытие и термостойкость

Контакты имеют золотое покрытие, которое обеспечивает низкое переходное сопротивление и стабильную проводимость при длительной эксплуатации, а также защищает контактные поверхности от окисления. Изделие сохраняет работоспособность при нагреве до плюс 100 °C, что подтверждает его принадлежность к теплостойкому исполнению.

Электрические параметры

• Токовая нагрузка на контакт диаметром 1 мм — 5 А.
• Токовая нагрузка на контакт диаметром 1,5 мм — 10 А.
• Суммарная токовая нагрузка на соединитель — до 100 А.
• Рабочие напряжения — до 560–700 В.
• Испытательное напряжение — до 450 В.
• Сопротивление контакта диаметром 1 мм — не более 5 мОм.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и надёжность

Разъём предназначен для применения в сложных климатических и механических условиях. Рабочий диапазон температур составляет от минус 60 °C до плюс 100 °C. Изделие выдерживает относительную влажность до 98% при температуре плюс 35 °C и устойчиво к воздействию влажного тепла, инея, морского тумана и озона. Это позволяет использовать разъём в морском климате, на промышленных объектах и в системах, подверженных резким перепадам температур.

По устойчивости к внешним механическим факторам изделие рассчитано на вибрационные нагрузки до 5000 Гц с ускорением 490 м/с² и ударные воздействия до 5000 м/с². Разъём работает при пониженном атмосферном давлении от 10 в минус двенадцатой степени мм рт. ст. до избыточного давления 5 кгс/см².

Ресурсные показатели включают 500 соединений-расчленений и наработку 1000 часов. Срок сохраняемости составляет 15 лет при значении гамма 99,5%. Эти параметры подтверждают пригодность разъёма для долговременной эксплуатации в ответственных системах, где важна повторяемость соединений и сохранение электрических характеристик в течение всего срока службы.

Применение

2РМТ36КПН20Ш2А1В применяется в качестве кабельной вилки для подключения оборудования к ответным блочным или приборным розеткам серии 2РМТ. Изделие востребовано в энергетике, промышленной автоматике, измерительной технике, системах связи и транспортном оборудовании. Благодаря сочетанию 20 контактов двух типоразмеров разъём подходит для схем, где часть цепей работает с повышенным током до 10 А, а другая часть — с сигнальными уровнями до 5 А.

Резьбовое сочленение обеспечивает вибростойкость и стабильность контакта в подвижных узлах и на оборудовании, подверженном тряске. Золотое покрытие контактов сохраняет низкое сопротивление при многократных переподключениях, что важно при периодическом техобслуживании и замене кабельных сборок.
