Назначение соединителя 2РМТ36КПН20Ш2А1В

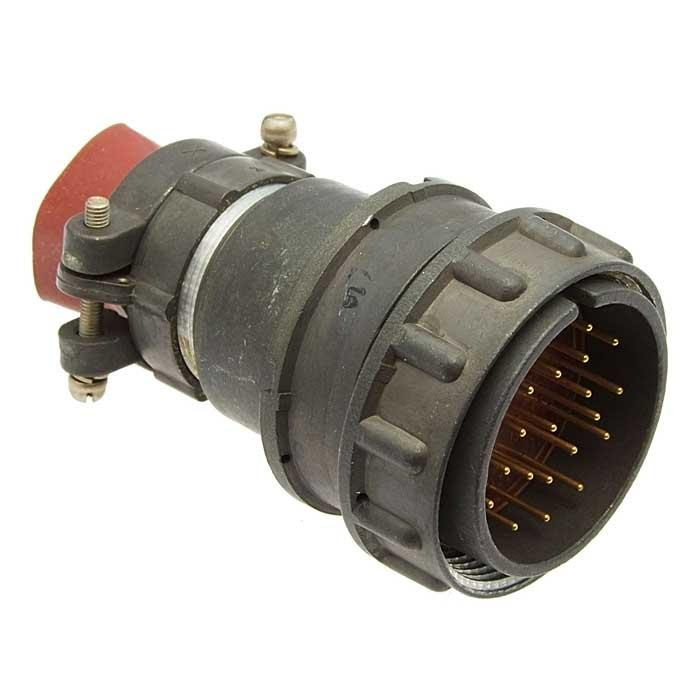

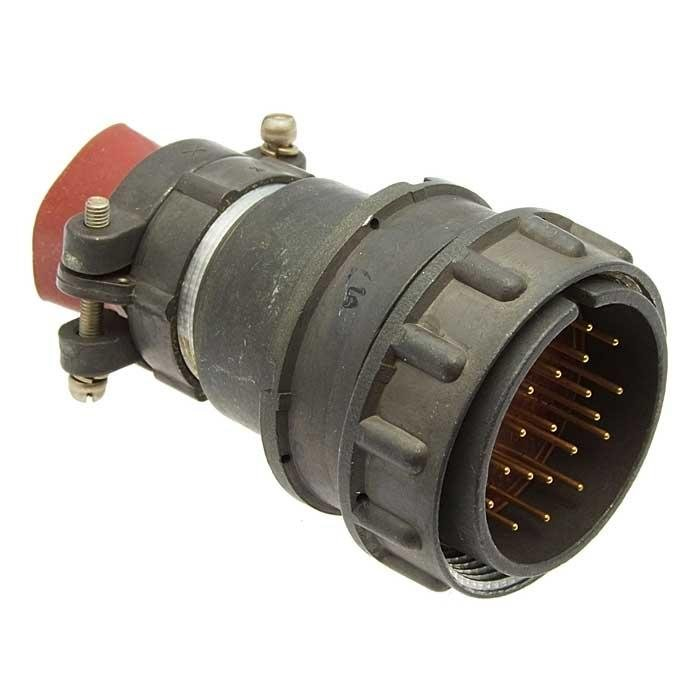

Соединитель 2РМТ36КПН20Ш2А1В представляет собой кабельную вилку с прямым кожухом, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМТ36 и рассчитано на применение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется разъёмное резьбовое сочленение с высокой устойчивостью к внешним воздействиям. Благодаря всеклиматическому исполнению соединитель пригоден для эксплуатации в условиях повышенной влажности, значительных перепадов температур и пониженного атмосферного давления.

Разъём ориентирован на объёмный монтаж методом пайки. Конструкция предусматривает прямой патрубок для неэкранированного кабеля, что упрощает разделку и подключение проводников. Соединитель применяется в устройствах, где необходимо надёжное механическое крепление ответной части и стабильный электрический контакт при вибрациях и многократных циклах сочленения.

Технические особенности и конструкция

Корпус соединителя изготовлен из алюминиевого сплава А-22Л, что обеспечивает сочетание прочности и сравнительно небольшой массы. Тип контактов — штыревые, круглые, с золотым покрытием. Золотое покрытие контактных поверхностей способствует стабильному переходному сопротивлению и защите от окисления. Внутренний монтаж выполняется пайкой, что обеспечивает надёжное соединение проводников с контактами.

Соединитель оснащён двадцатью контактами, из которых шестнадцать имеют диаметр 1 мм, а четыре — диаметр 1,5 мм. Такое сочетание позволяет распределять токовые нагрузки в зависимости от сечения подключаемых проводников и функционального назначения цепей. Одношпоночная поляризация корпуса исключает неправильное сочленение с ответной частью.

Электрические параметры

• Максимальная токовая нагрузка на контакт диаметром 1 мм — до 5 А.
• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — до 10 А.
• Максимальная суммарная токовая нагрузка — 100 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм — до 700 В.
• Максимальное рабочее напряжение для контактов диаметром 1,5 мм — до 560 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и применение

Соединитель рассчитан на всеклиматическое исполнение и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность достигает 98 процентов при температуре плюс 35 градусов Цельсия. Изделие выдерживает атмосферное давление от 133,32 на 10 в минус четвёртой степени паскаля до 506 килопаскалей, что позволяет использовать его в герметичных отсеках и на высоте.

Резьбовой тип сочленения обеспечивает плотное прилегание контактных групп и защиту от самопроизвольного разъединения. Соединитель подходит для стационарного и подвижного оборудования, контрольно-измерительной аппаратуры, блоков питания и коммутационных устройств. Применение золотого покрытия на контактах оправдано в цепях с малыми токами и напряжениями, где важна стабильность соединения.

Артикул изделия — 4039. Соединитель поставляется как самостоятельная единица, готовность к монтажу определяется после разделки кабеля и пайки проводников. Перед установкой рекомендуется проверить соответствие ответной части по количеству контактов, поляризации и типу сочленения.
