Назначение изделия

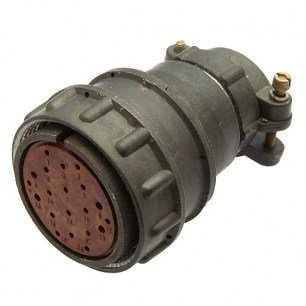

Кабельная розетка 2РМТ36КПН20Г2В1В относится к серии цилиндрических низкочастотных разъемов 2РМТ и предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для соединения и разъединения цепей в условиях стационарного и подвижного монтажа, где требуется надежное резьбовое сочленение и устойчивость к внешним воздействующим факторам.

Разъем выполнен в кабельном исполнении с прямым патрубком и гайкой, рассчитанной на подключение неэкранированного кабеля. Конструкция предусматривает установку на кабельный вывод аппаратуры и обеспечивает многократное сочленение и расчленение без потери эксплуатационных характеристик. Условный размер корпуса 36 и наличие 20 контактов позволяют использовать изделие в схемах с высокой плотностью соединений.

Подтвержденные технические особенности

Изделие имеет следующие конструктивные и электрические параметры, подтвержденные технической документацией на серию 2РМТ:

• Тип соединителя — 2РМТ, условный размер корпуса — 36.
• Исполнение корпуса — кабельное, патрубок прямой.
• Гайка патрубка — для неэкранированного кабеля.
• Количество контактов — 20.
• Часть соединителя — розетка.
• Сочетание контактов — диаметры 1 мм и 1,5 мм.
• Покрытие контактов — серебро.
• Теплостойкость — до плюс 100 градусов Цельсия.
• Всеклиматическое исполнение — В2.1.

Токовая нагрузка на одиночный контакт диаметром 1 мм составляет до 5 ампер, на контакт диаметром 1,5 мм — до 10 ампер. Максимальная суммарная токовая нагрузка достигает 100 ампер. Максимальное рабочее напряжение составляет до 560 вольт или до 700 вольт в зависимости от режима применения. Сопротивление контактов диаметром 1 мм — не более 5 миллиом, диаметром 1,5 мм — не более 2,5 миллиом. Сопротивление изоляции — не менее 5000 мегаом.

Устойчивость к внешним воздействиям

Разъем рассчитан на работу в широком диапазоне внешних условий. Рабочий интервал температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Диапазон рабочего давления — от 133,32 умноженное на 10 в минус шестой степени паскалей до 506 килопаскалей.

Механическая прочность

Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате. Одиночные удары допускаются с ускорением до 5000 метров на секунду в квадрате, многократные удары — до 1000 метров на секунду в квадрате. Линейные нагрузки составляют до 2000 метров на секунду в квадрате. Резьбовое сочленение обеспечивает стабильность контакта при механических воздействиях и предотвращает самопроизвольное расчленение.

Применение

Изделие используется для соединения электрических цепей в различных видах электронной и радиотехнической аппаратуры, в том числе работающей в условиях повышенной влажности, вибрации и перепадов давления. Розетка 2РМТ36КПН20Г2В1В подходит для монтажа на неэкранированный кабель и применяется в блоках, стойках и приборах, где требуется надежное разъемное соединение с высокой токовой нагрузкой.

Приемка изделия — «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Артикул изделия — 4035.
