Назначение и область применения

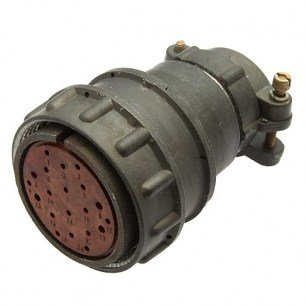

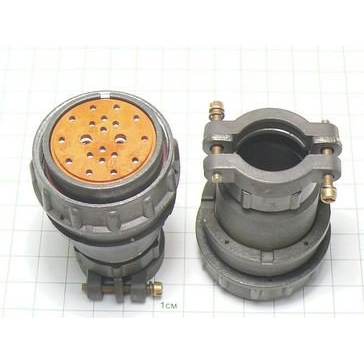

Кабельная розетка 2РМТ36КПН20Г2В1В «5» представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Конструкция обеспечивает надёжное резьбовое соединение и рассчитана на эксплуатацию в составе стационарного и подвижного оборудования, где требуется многократное сочленение и расчленение электрических линий.

Соединитель относится к категории тропикоустойчивых и негерметичных изделий. Климатическое исполнение В подтверждает всеклиматическое применение, включая работу во влажных и экстремальных условиях. Розетка ориентирована на использование в аппаратуре связи, измерительных комплексах, системах управления и других устройствах, где важны стабильность электрических параметров и устойчивость к внешним воздействиям.

Конструктивные особенности и технические характеристики

Метод монтажа розетки — обжимка. Контакты изделия выполнены извлекаемыми и имеют покрытие серебром, что обозначается индексом В в маркировке. Подобное исполнение упрощает обслуживание, ремонт и замену отдельных контактов без необходимости полной разборки всего соединителя.

Ключевые электрические параметры изделия:

• максимальная суммарная нагрузка на соединитель — 100 А;
• ток на одиночный контакт диаметром 1 мм — 5 А;
• ток на одиночный контакт диаметром 1,5 мм — до 10 А;
• рабочее напряжение — до 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — до 2300 В.

Изделие сохраняет работоспособность при частоте сигнала до 3 МГц, что позволяет использовать его в низкочастотных трактах и цепях питания. Резьбовое соединение обеспечивает фиксацию ответной части и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Условия эксплуатации и надёжность

Розетка рассчитана на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 1000 часов, допустимое число сочленений-расчленений — 500 циклов. Изделие выдерживает повышенную влажность до 98 процентов при температуре плюс 35 градусов Цельсия, что подтверждает пригодность для применения в условиях тропического и умеренно холодного климата.

Соединитель сохраняет характеристики при пониженном давлении 133,32·10 в степени минус 12 Па и при повышенном давлении до 506 кПа. Это расширяет область использования изделия в бортовой аппаратуре и оборудовании, эксплуатируемом на значительных высотах. Механическая стойкость обеспечивается при ударных нагрузках до 5000 метров в секунду в квадрате и линейном ускорении до 2000 метров в секунду в квадрате.

Хранение и приёмка

Срок сохраняемости при гамма-проценте 99,5 процента составляет 15 лет. Приёмка изделия выполнена по обозначению «5» согласно техническим условиям ГЕ0.364.126ТУ. Это подтверждает соответствие розетки установленным требованиям по качеству, электрическим параметрам и стойкости к внешним воздействующим факторам. Артикул изделия — 4038, категория — 2РМТ36, год выпуска — 2026.
