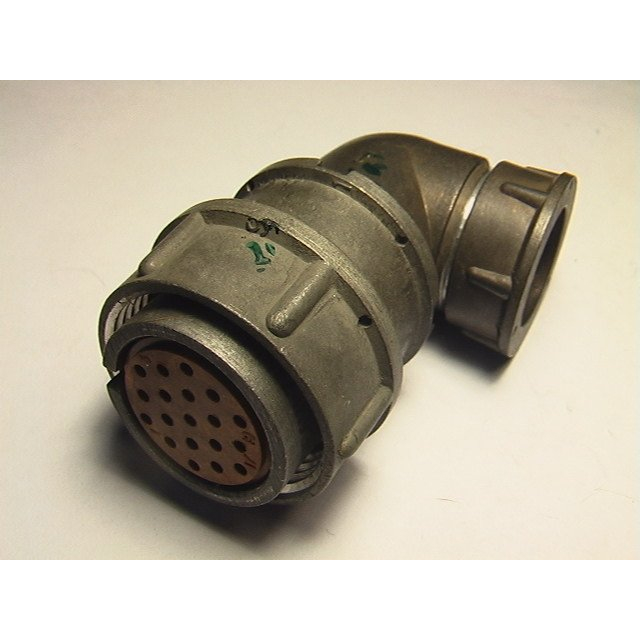

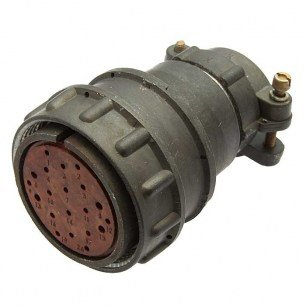

Назначение соединителя 2РМТ36КПН20Г2В1

Цилиндрический низкочастотный электрический соединитель 2РМТ36КПН20Г2В1 предназначен для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 700 В. Соединитель применяется в электронной и радиоэлектронной аппаратуре специального и общего назначения, включая приборные и кабельные монтажи.

Изделие состоит из вилки и розетки и выпускается во всеклиматическом исполнении В2.1 по ГОСТ 15150-69. Это означает, что соединитель подходит для эксплуатации внутри помещений в различных климатических зонах, в том числе в тропических условиях с повышенной влажностью. Конструкция негерметичная, поэтому установка выполняется внутри корпусов оборудования, где отсутствует прямое воздействие воды и агрессивных сред.

Соединитель обеспечивает многократное сочленение и расчленение электрических цепей, что делает его удобным для обслуживаемого оборудования, контрольно-измерительных стендов и аппаратуры, требующей периодического подключения или замены блоков.

Технические характеристики и конструктивные особенности

Соединитель 2РМТ36КПН20Г2В1 имеет корпус условного размера 36 и двадцать контактов. Кабельный корпус с прямым патрубком и гайкой рассчитан на подключение неэкранированного кабеля. Контакты имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации.

Основные параметры изделия:

• максимальное рабочее напряжение — 700 В;
• сопротивление изоляции — не менее 1000 МОм;
• рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия;
• количество сочленений-расчленений — 500;
• минимальная наработка — 5000 часов;
• устойчивость к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц;
• стойкость к механическим ударам и повышенной влажности.

Показатель в 500 циклов сочленения и расчленения подтверждает механическую надёжность контактных пар и фиксирующих элементов. Минимальная наработка 5000 часов свидетельствует о длительном сроке службы при соблюдении рабочих условий. Диапазон рабочих температур обеспечивает применение устройства как в отапливаемых, так и в неотапливаемых помещениях, включая регионы с холодным климатом.

Расшифровка обозначения

Маркировка 2РМТ36КПН20Г2В1 несёт полную информацию о типе и конструктивных признаках соединителя:

• 2РМТ — тип соединителя;
• 36 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 20 — количество контактов;
• Г — розетка;
• 2 — сочетание контактов;
• В — покрытие серебром;
• 1 — монтажная часть.

Розеточное исполнение с кабельным корпусом и прямым патрубком удобно при монтаже на кабельных линиях с ограниченным пространством. Гайка для неэкранированного кабеля надёжно фиксирует оболочку и исключает излом проводников в месте ввода. Серебряное покрытие контактов повышает коррозионную стойкость и стабильность электрического соединения.

Применение

Соединитель 2РМТ36КПН20Г2В1 используется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания, системах автоматики и другом оборудовании, где требуется надёжное разъёмное соединение с количеством цепей до двадцати. Изделие подходит для монтажа внутри шкафов, стоек и приборных корпусов.

Благодаря тропикоустойчивому исполнению соединитель сохраняет работоспособность при высокой относительной влажности воздуха и в условиях значительных перепадов температуры. Устойчивость к вибрационным и ударным нагрузкам позволяет применять его в аппаратуре, размещаемой на подвижных объектах и в промышленных установках с повышенным уровнем механических воздействий.

Изделие совместимо с ответными частями соединителей серии 2РМТ с соответствующим размером корпуса и количеством контактов. При подборе ответной вилки необходимо учитывать обозначение сочетания контактов и тип корпуса, чтобы обеспечить правильное соединение электрических цепей.
