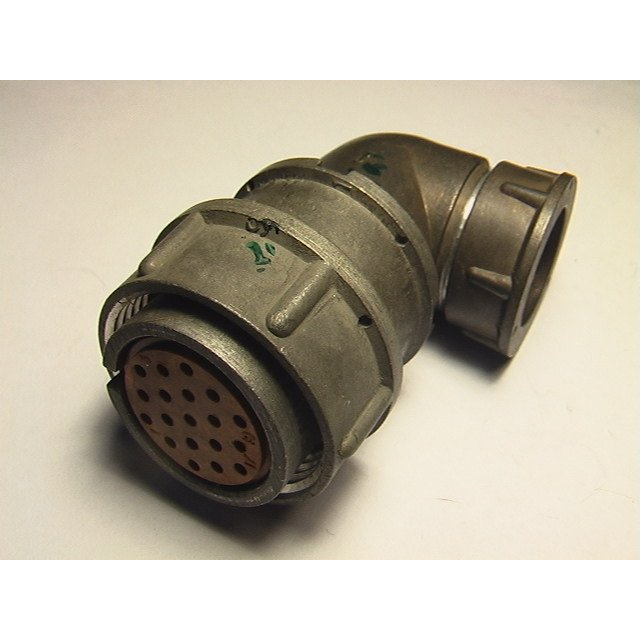

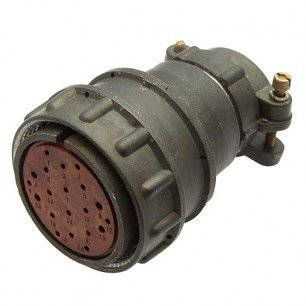

Назначение разъёма 2РМТ36КПН20Г2В1

Разъём 2РМТ36КПН20Г2В1 относится к серии 2РМТ и представляет собой кабельную розетку низкочастотного цилиндрического негерметичного типа. Изделие предназначено для соединения длинных электрических цепей в составе радиоэлектронной аппаратуры, где требуется надёжный разъёмный контакт с большим количеством проводников. Конструкция рассчитана на работу как с постоянным, так и с переменным током, что расширяет область применения разъёма в различных электротехнических и радиотехнических устройствах.

Разъём допускает использование с неэкранированными кабелями и ориентирован на внутренний монтаж. Благодаря кабельному исполнению корпуса он обеспечивает удобное подключение проводников и фиксацию кабеля в месте сочленения, сохраняя целостность цепи при механических воздействиях, характерных для стационарного и подвижного оборудования.

Основные технические характеристики

Изделие имеет следующие подтверждённые особенности, определяющие его эксплуатационные возможности:

• Тип разъёма — низкочастотный цилиндрический негерметичный.
• Корпус — кабельный.
• Диаметр посадочного отверстия — 36 мм.
• Диаметр контактов — 1 мм.
• Количество контактов — 20.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 50 А.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости — 25 лет.
• Минимальная наработка — 5000 часов.
• Количество сочленений и расчленений — 500.

Указанные параметры подтверждают способность разъёма работать в широком диапазоне температур, выдерживать значительные токовые нагрузки и сохранять эксплуатационные свойства в течение длительного срока. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению, что важно для низкочастотных цепей с повышенными требованиями к качеству соединения.

Конструктивные материалы и особенности исполнения

Корпусные детали разъёмов серии 2РМТ изготавливаются из специального сплава алюминия АЛ-11. Этот материал сочетает достаточную механическую прочность с относительно небольшой массой, что облегчает монтаж и снижает нагрузку на несущие элементы аппаратуры. Изоляторы выполняются из пресс-материала АГ-4, который обладает стабильными диэлектрическими характеристиками и устойчивостью к воздействию рабочих температур.

Кабельное исполнение корпуса предполагает наличие элементов для фиксации кабельного вывода и защиты места пайки или обжима контактов от внешних воздействий. Разъём не является герметичным, поэтому его применение ограничивается условиями, где отсутствует прямое попадание влаги, пыли и агрессивных сред. При этом конструкция сохраняет ремонтопригодность и допускает многократное сочленение и расчленение без потери качества контакта.

Применение и условия эксплуатации

Разъём 2РМТ36КПН20Г2В1 применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания и коммутационном оборудовании, где требуется подключение значительного числа проводников через разъёмное соединение. Диаметр контактов 1 мм и количество контактов 20 позволяют использовать изделие для передачи сигналов и питания в цепях низкой частоты.

Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускает эксплуатацию разъёма как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, где возможны значительные перепады температур. Номинальное количество сочленений и расчленений — 500 — свидетельствует о пригодности разъёма для аппаратуры, требующей периодического разъединения цепей при техническом обслуживании, ремонте или замене блоков.

Минимальная наработка 5000 часов и срок сохраняемости 25 лет делают разъём пригодным для долговременного использования в составе оборудования с длительным жизненным циклом. При выборе изделия следует учитывать, что оно рассчитано на внутренний монтаж и не предназначено для эксплуатации вне корпусов приборов без дополнительной защиты.
