2РМТ36КПЭ22Ш1В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМТ36КПЭ22Ш1В1В — это цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

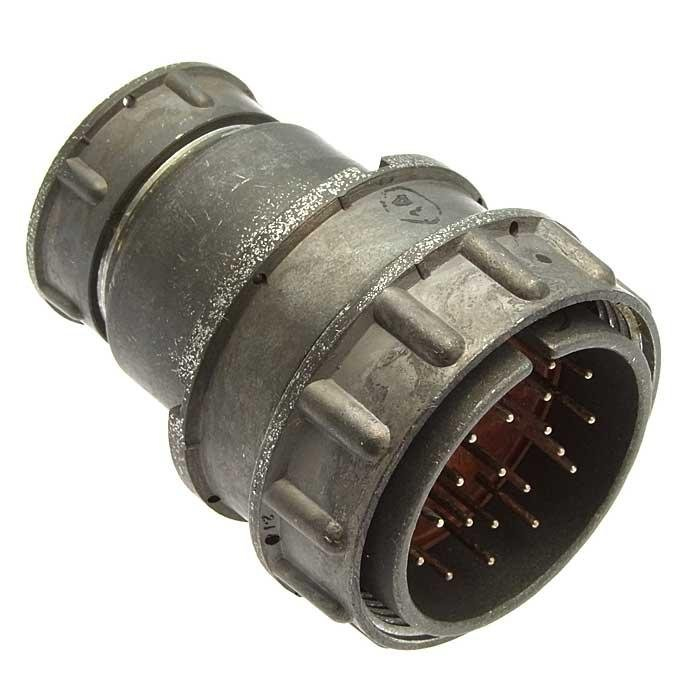

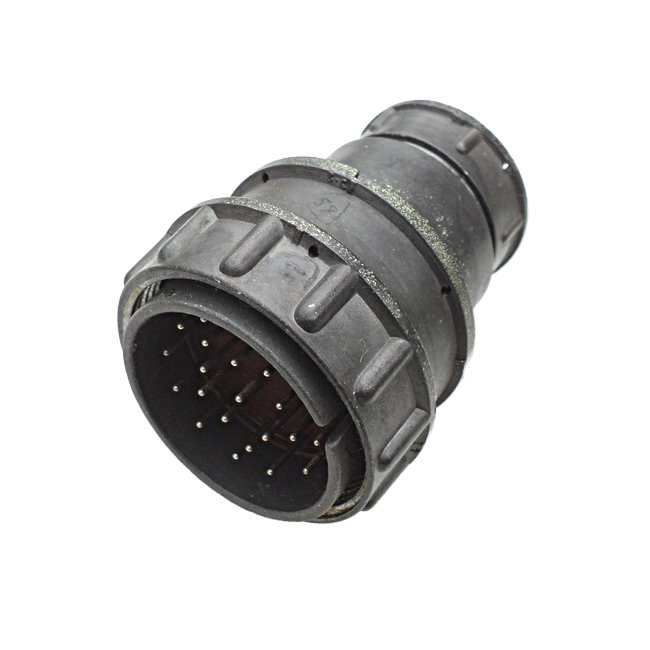

Это кабельная вилка (Ш) с прямым патрубком и гайкой для экранированного кабеля, диаметром 36 мм и 22 контактами. Покрытие контактов — серебро (В1В), монтаж — внутренний объемный пайкой, всеклиматическое исполнение. Ток на контакт — до 6 А, рабочее напряжение — 560–700 В (испытательное — до 2300 В).

Соединитель выдерживает многократные удары до 1000 м/с², одиночные — до 5000 м/с², линейное ускорение — 2000 м/с². Работает при атмосферном давлении от 133,32·10⁻¹² Па до 506 кПа, теплостойкость — до 100 °С. Усилие расчленения — не более 294,3 Н.

Используется во внутренних цепях аппаратуры, включая блочные и кабельные варианты, с экранированием для надежной передачи сигналов в суровых условиях. Соответствует ТУ вроде АШДК.434410.062 и ГОСТ 15150-69 (В2.1).

Описание

Назначение и область применения

2РМТ36КПЭ22Ш1В1В представляет собой цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на работу в составе внутренних цепей аппаратуры, включая блочные и кабельные варианты подключения.

Благодаря наличию экранирования соединитель обеспечивает надёжную передачу сигналов в условиях повышенных электромагнитных помех. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне внешних воздействий — от тропической влажности до значительных перепадов атмосферного давления.

Конструктивные особенности и технические характеристики

Соединитель выполнен в виде кабельной вилки с прямым патрубком и гайкой, предназначенной для подключения экранированного кабеля. Диаметр корпуса составляет 36 мм, количество контактов — 22. Тип монтажа — внутренний объёмный, выполняемый методом пайки. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров.

Основные рабочие параметры изделия:

Ток на контакт — до 6 А.
Рабочее напряжение — от 560 до 700 В.
Испытательное напряжение — до 2300 В.
Сопротивление изоляции и контактных пар соответствует требованиям для низкочастотных соединителей данного класса.
Усилие расчленения — не более 294,3 Н.
Теплостойкость — до 100 градусов Цельсия.
Диапазон рабочего атмосферного давления — от 133,32 на 10 в минус 12 степени Па до 506 кПа.

Устойчивость к механическим и климатическим воздействиям

Изделие спроектировано для работы в условиях интенсивных механических нагрузок. Соединитель выдерживает многократные ударные воздействия с ускорением до 1000 метров на секунду в квадрате, одиночные удары — до 5000 метров на секунду в квадрате. Допустимое линейное ускорение достигает 2000 метров на секунду в квадрате.

Тропикоустойчивое исполнение подтверждает способность изделия сохранять рабочие характеристики при повышенной влажности и температуре окружающей среды. Соединитель соответствует требованиям технических условий серии АШДК.434410.062 и ГОСТ 15150-69 для климатического исполнения В2.1, что определяет его пригодность для эксплуатации в макроклиматических районах с умеренным и холодным климатом при размещении в помещениях с естественной вентиляцией.

Монтаж и эксплуатационные требования

Подключение кабеля осуществляется с помощью гайки, конструкция которой рассчитана на экранированные кабели. Прямой патрубок упрощает ввод кабеля и снижает механические напряжения в месте соединения. Внутренний объёмный монтаж пайкой обеспечивает надёжную фиксацию проводников и стабильное электрическое соединение в течение всего срока службы.

При эксплуатации следует учитывать допустимое усилие расчленения — не более 294,3 Н, что позволяет производить многократные циклы сочленения и расчленения без повреждения контактов и корпусных элементов. Резьбовая фиксация обеспечивает плотное прилегание ответных частей и исключает самопроизвольное разъединение при вибрационных нагрузках.
