Назначение соединителя 2РМТ36КПЭ22Ш1А1В

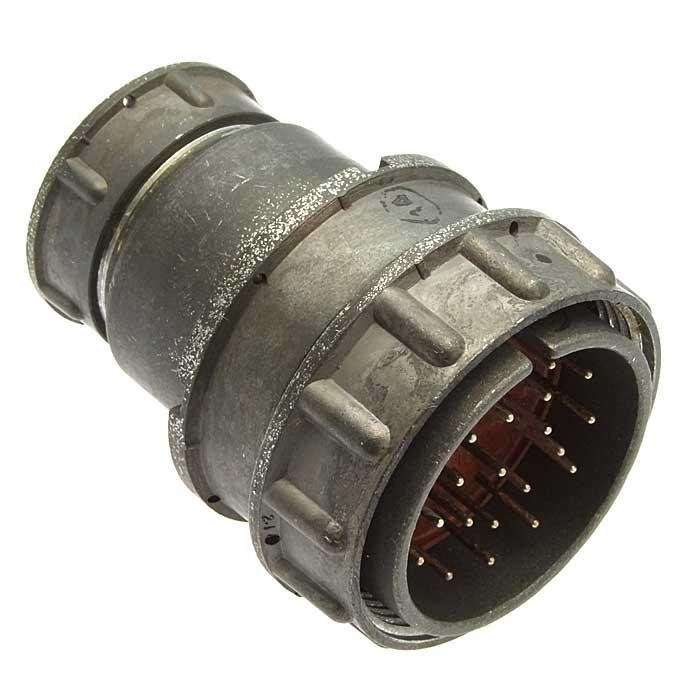

Соединитель 2РМТ36КПЭ22Ш1А1В представляет собой кабельную вилку с прямым патрубком, предназначенную для работы с экранированным кабелем. Изделие используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — внутренний объемный монтаж в различных видах электро- и радиоаппаратуры, где требуется надежное соединение и разъединение электрических цепей.

Конструкция соединителя рассчитана на эксплуатацию в составе промышленного оборудования, измерительной техники, систем связи и других устройств, предъявляющих повышенные требования к стабильности электрического контакта и устойчивости к внешним воздействиям. Кабельное исполнение с прямым патрубком и гайкой под экранированный кабель позволяет монтировать соединитель непосредственно на кабельную сборку, обеспечивая экранирование места соединения и защиту от электромагнитных помех.

Технические и эксплуатационные характеристики

Соединитель относится к типу 2РМТ и имеет условный размер корпуса 36. Корпус выполнен в кабельном исполнении, обозначаемом литерой К. Прямой патрубок (П) и гайка для экранированного кабеля (Э) определяют особенности монтажа и подключения кабельной линии. Количество контактов составляет 22, все контакты имеют диаметр 1 мм. Часть соединителя — вилка (Ш). Покрытие контактов — золото (А), что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Теплостойкость изделия достигает плюс 100 градусов Цельсия, климатическое исполнение — всеклиматическое (В).

Электрические параметры соединителя:

• токовая нагрузка на одиночный контакт — 6 А;
• максимальная суммарная токовая нагрузка на соединитель — 110 А;
• максимальное рабочее напряжение — 560 В или 700 В в зависимости от условий эксплуатации;
• максимальное испытательное напряжение в нормальных условиях — 1850 В или 2300 В;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Механические и ресурсные показатели включают усилие расчленения не более 294,3 Н (30 кгс), минимальную наработку 1000 часов, допустимое количество сочленений-расчленений 500 и срок сохраняемости 15 лет.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель 2РМТ36КПЭ22Ш1А1В рассчитан на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, что подтверждает его пригодность для применения в условиях высокой влажности и резких перепадов температур.

По устойчивости к атмосферному давлению соединитель допускает эксплуатацию при пониженном давлении до 133,32 на 10 в минус двенадцатой степени Па (10 в минус двенадцатой степени мм рт. ст.) и при повышенном давлении до 506 кПа (5 кгс на квадратный сантиметр). Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, а также механические удары многократного действия с ускорением 1000 метров на секунду в квадрате и одиночного действия с ускорением 5000 метров на секунду в квадрате.

Применение и особенности монтажа

Благодаря всеклиматическому исполнению и золотому покрытию контактов соединитель подходит для ответственных соединений в аппаратуре, эксплуатируемой в жестких условиях. Прямой кабельный патрубок упрощает прокладку кабельных линий, а гайка для экранированного кабеля обеспечивает целостность экранирования и снижает влияние внешних электромагнитных полей на передаваемые сигналы. Конструкция вилки предусматривает многократное сочленение с ответной розеткой соответствующего типоразмера, сохраняя стабильные электрические параметры в течение всего срока службы.

Соединитель 2РМТ36КПЭ22Ш1А1В применяется при построении внутриблочных и межблочных соединений, в жгутах и кабельных сборках, где требуется компактное и надежное разъемное соединение с количеством цепей до 22. Высокое сопротивление изоляции и малое сопротивление контактов позволяют использовать изделие в цепях управления, сигнализации и питания слаботочной аппаратуры.
