Назначение соединителя

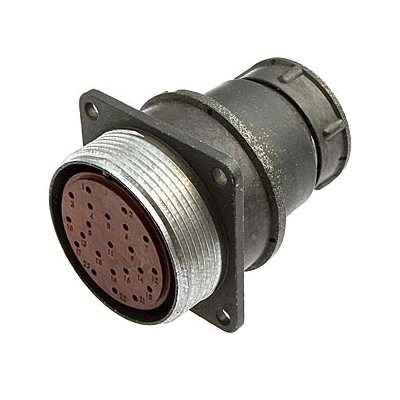

2РМТ36КПЭ22Г1В1В — это цилиндрический низкочастотный соединитель производства завода «Элекон», предназначенный для надёжного электрического соединения и разъединения цепей в электро- и радиоаппаратуре. Изделие относится к категории приборно-кабельных соединителей и применяется там, где требуется стабильная передача сигнала и питания при повышенных требованиях к климатической стойкости. Артикул товара — 50414, категория — 2РМТ36.

Подтверждённые технические особенности

• Число контактов — 22.
• Условный размер корпуса — 36.
• Рабочий ток — от 4 до 36 А на контакт.
• Максимальное рабочее напряжение — 700 В.
• Электрическая прочность изоляции — до 2300 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Усилие расчленения — до 294,3 Н.
• Ёмкость между контактами — не более 6 пФ.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон цепей — постоянный и переменный ток частотой до 3 МГц.

Соединитель имеет тропикоустойчивое и всеклиматическое исполнение. Контакты покрыты серебром, что обеспечивает стабильность переходного сопротивления. Монтажная часть выполнена в прямом исполнении. Изделие поставляется без патрубка и является негерметичным. Фиксация сочленения резьбовая, что даёт прочное и удобное соединение при монтаже.

Конструктивное обозначение

В маркировке 2РМТ36КПЭ22Г1В1В заложены основные признаки исполнения: кабельная вилка с прямым исполнением монтажной части, серебряное покрытие контактов, отсутствие патрубка и негерметичное исполнение. Категория 2РМТ36 объединяет изделия с условным размером корпуса 36, выпускаемые в различных модификациях по числу контактов — от 4 до 50.

Применение и совместимость

Соединитель применяется для коммутации электрических цепей в промышленной аппаратуре, электро- и радиотехнических устройствах. Он совместим с экранированными и неэкранированными кабелями, что расширяет область его использования. Резьбовая фиксация сочленения исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок.

Благодаря всеклиматическому исполнению и тропикоустойчивости изделие подходит для эксплуатации в условиях повышенной влажности, а также при низких и высоких температурах. Заявленный изготовитель — «Элекон», год сведений о товаре — 2017.

Ключевые преимущества

1. Широкий диапазон рабочих токов — от 4 до 36 А на контакт.
2. Высокое сопротивление изоляции — не менее 5000 МОм.
3. Низкое переходное сопротивление контактов — не более 5 мОм.
4. Стойкость к климатическим воздействиям за счёт всеклиматического и тропикоустойчивого исполнения.
5. Надёжная резьбовая фиксация сочленения.

Таким образом, 2РМТ36КПЭ22Г1В1В представляет собой универсальный цилиндрический соединитель для ответственных цепей постоянного и переменного тока, востребованный в промышленной и радиоэлектронной аппаратуре.
