Назначение соединителя

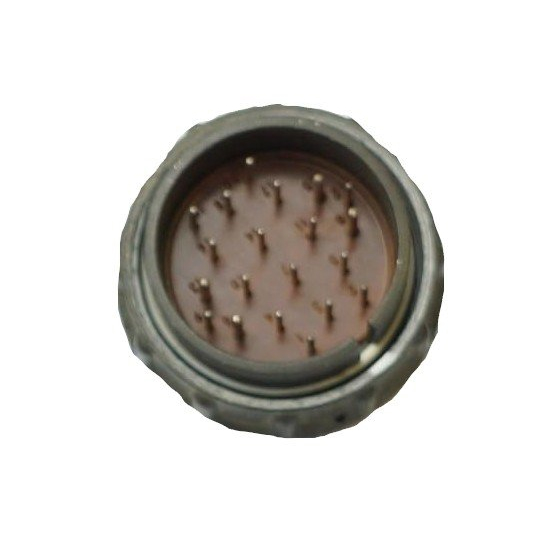

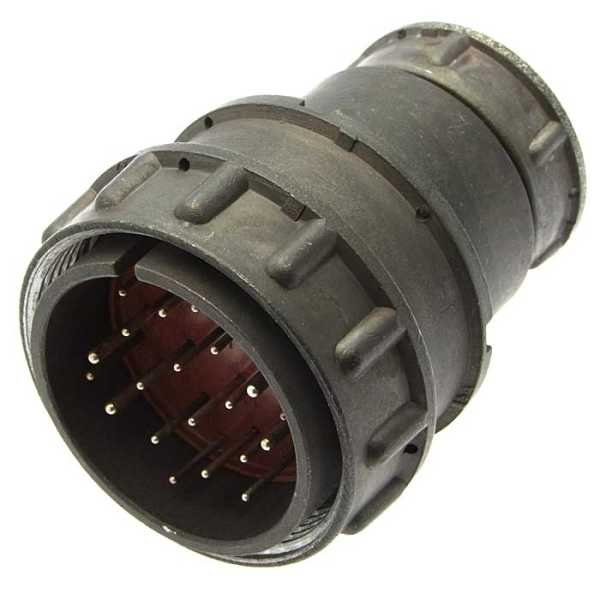

2РМТ36КПЭ20Ш2В1В — кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Вилка применяется для надёжной коммутации экранированных кабелей в промышленных и специальных электрических системах.

Конструкция выполнена с прямым патрубком под экранированный кабель и рассчитана на внутренний объёмный монтаж. Исполнение — всеклиматическое, что позволяет эксплуатировать соединитель в различных климатических условиях. Тип соединителя — негерметичный.

Вилка сочленяется с приборными розетками или вилками серии 2РМТ. Соединение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает стабильный электрический контакт.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели соединителя.

• Количество контактов — 20, сочетание контактов — 2.
• Диаметр корпуса — 36 мм.
• Максимальная суммарная токовая нагрузка на соединитель — 100 А.
• Токовая нагрузка на одиночный контакт диаметром 1 мм — 5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — 10 А.
• Рабочее напряжение для контактов диаметром 1 мм — до 700 В.
• Рабочее напряжение для контактов диаметром 1,5 мм — до 560 В.
• Электрическая прочность изоляции при 560 В — 1850 В.
• Электрическая прочность изоляции при 700 В — 2300 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление контактов — до 5 МОм.
• Покрытие контактов — серебро, в отдельных случаях золото.
• Теплостойкость — до 100 °C.
• Устойчивость к механическим ударам — до 500 g.

Особенности конструкции и покрытия

Контакты соединителя имеют покрытие из серебра, что обеспечивает стабильное переходное сопротивление. Для части исполнений предусмотрено золотое покрытие. Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и предотвращает ошибки при подключении.

Прямой патрубок рассчитан на экранированный кабель, что важно для защиты цепей от помех. Негерметичное исполнение и высокая ударная устойчивость до 500 g делают вилку пригодной для работы в условиях интенсивных механических нагрузок.

Применение и совместимость

Вилка 2РМТ36КПЭ20Ш2В1В применяется в промышленных и специальных электрических системах для коммутации экранированных кабелей. Она комплектуется с приборными розетками или вилками серии 2РМТ, что позволяет собирать законченные соединительные узлы.

Изделие соответствует ТУ ГЕ0.364.126 ТУ (АШДК.434410.062 ТУ). Категория товара — 2РМТ36, артикул — 70178. Сведения о годе выпуска в предоставленных данных указаны как 79–82.

Благодаря сочетанию 20 контактов, суммарной токовой нагрузке до 100 А и рабочему напряжению до 700 В соединитель подходит для цепей управления, питания и сигнальных линий в составе ответственных электротехнических комплексов. Всеклиматическое исполнение расширяет область применения, допуская эксплуатацию в разных температурных и климатических зонах в пределах заявленной теплостойкости до 100 °C.
