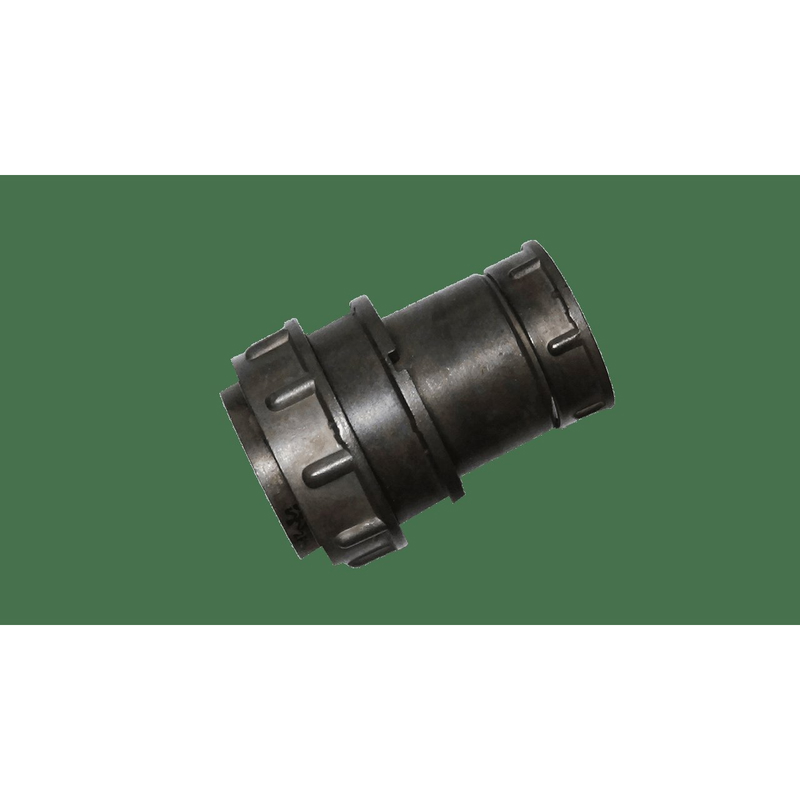

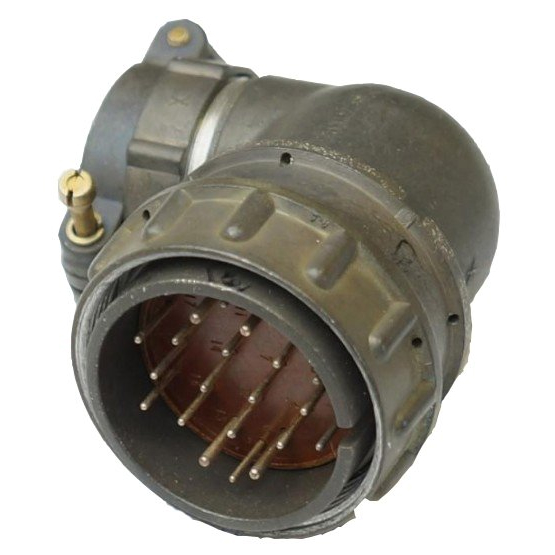

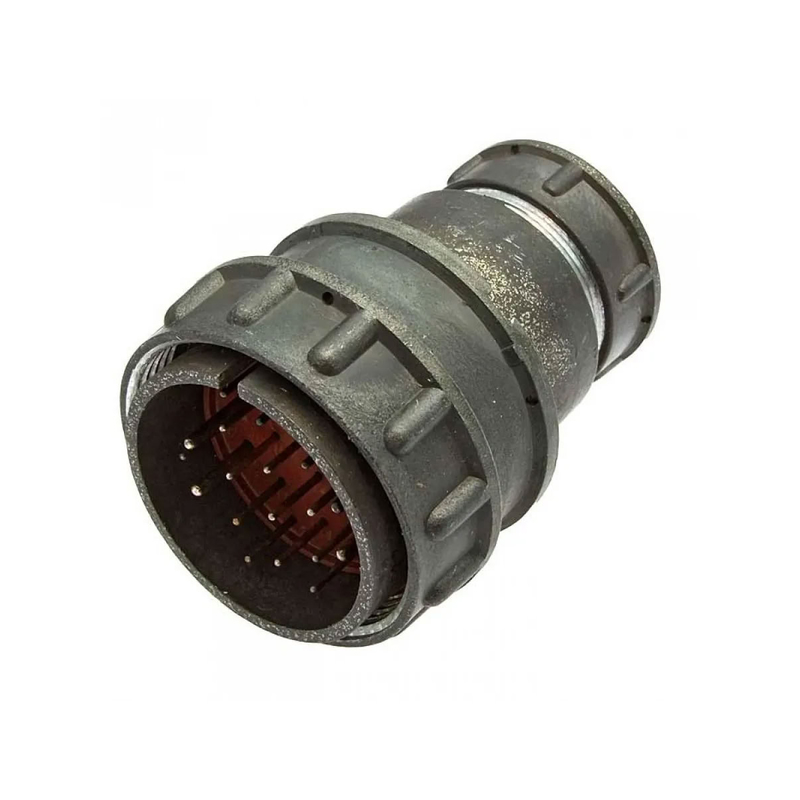

2РМТ36КПЭ20Ш2В1В — это цилиндрический низкочастотный разъём серии 2РМТ (АО «Завод Элекон»), кабельная вилка с штырьковыми контактами, приёмка ОТК.

• Предназначен для коммутации цепей постоянного и переменного тока.

• Используется в аппаратуре общего и специального назначения, где нужны вибро‑ и ударостойкие соединения с повышенной надёжностью.

• Серия 2РМТ совместима по применению с рядом аналогичных разъёмов (РМ, 2РМ, ОНЦ‑РГ и др.).

• 2РМТ — серия разъёмов, цилиндрические низкочастотные.

• 36 — условный размер корпуса (посадочный диаметр порядка 36 мм).

• К — кабельное исполнение корпуса.

• П — прямой патрубок под кабель.

• Э — контакты штырь (вилка).

• 20 — общее количество контактов.

• Ш2 — сочетание контактов: 16 контактов Ø 1 мм и 4 контакта Ø 1,5 мм.

• В1В — климатическое исполнение и вариант покрытия/конструкции по ТУ АШДК.434410.062.

• Рабочее напряжение:

  • для контактов Ø 1 мм — до 560 В;

  • для контактов Ø 1,5 мм — до 700 В.

• Электрическая прочность изоляции до 2300 В (по данным по серии 2РМТ).

• Рабочий ток:

  • контакты Ø 1 мм — до 5 А;

  • контакты Ø 1,5 мм — до 10 А;

  • суммарно по разъёму до 100 А.

• Сопротивление контактов не более 5 мОм (Ø 1 мм) и 2,5 мОм (Ø 1,5 мм).

• Сопротивление изоляции порядка 5000 МОм.

• Корпус металлический, из алюминиевого сплава с оксидированным покрытием, как у 2РМТ36‑серии.

• Изолятор карболит, цвет, как правило, коричневый.

• Контакты латунные ЛС59‑1 с серебряным покрытием, съёмные.

• Метод соединения — резьбовая муфта (типовой шаг D39×1,5 для габарита 36).

• Монтаж электрический — пайка проводов к контактам.

• Герметичность отсутствует (обычное негерметичное исполнение).

• Диапазон рабочих температур от −60 до +100 °С, теплостойкость 1 (до 100 °С).

• Относительная влажность до 98% при +25 °С.

• Вибрация до 50 g (1–5000 Гц), повышенная ударостойкость (до сотен g по серии).

• Ресурс не менее 500 циклов сочленения/расчленения.

• Срок хранения до 15 лет при соблюдении условий хранения.
