Назначение соединителя 2РМТ36КПЭ20Ш2В1В

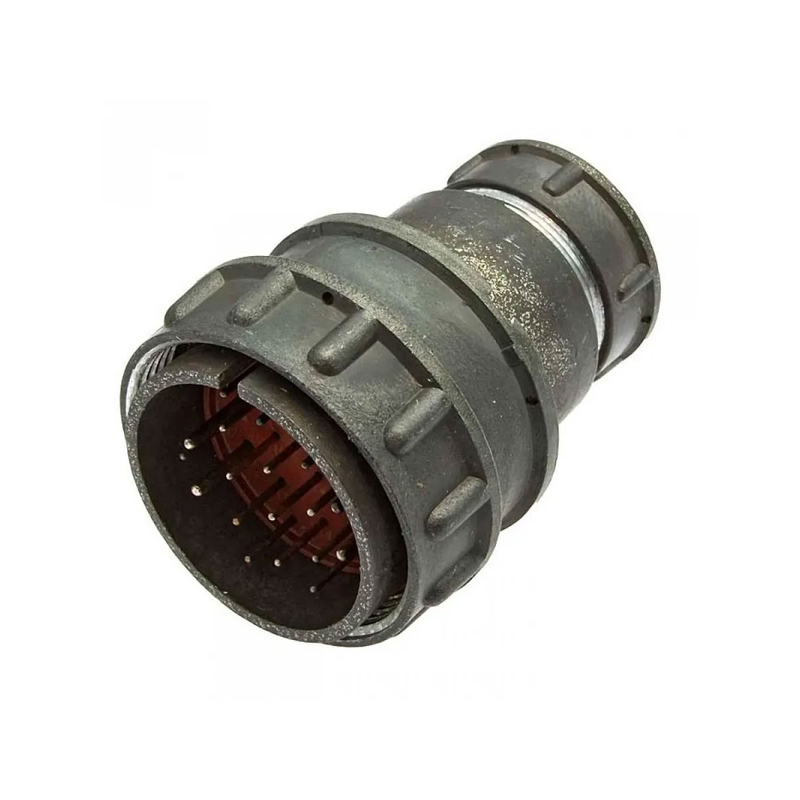

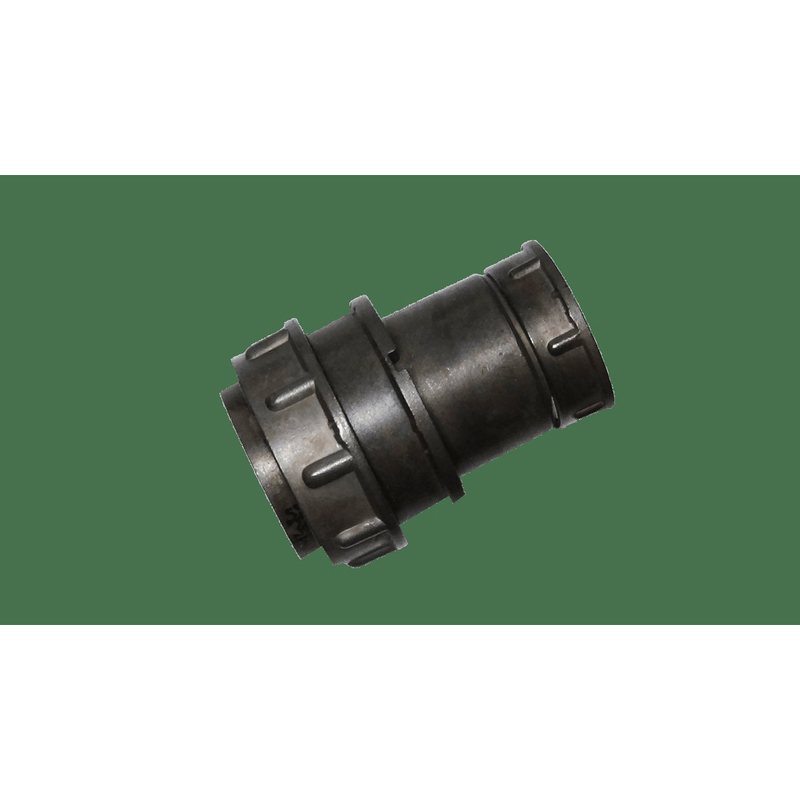

2РМТ36КПЭ20Ш2В1В — это цилиндрический низкочастотный электрический соединитель серии 2РМТ производства российского завода «Элекон». Изделие относится к приборным разъёмам с круглыми контактами и резьбовой фиксацией и предназначено для коммутации силовых и сигнальных цепей в электронной аппаратуре гражданского и промышленного назначения.

Разъём применяется во встраиваемых блоках и приборах, где требуется надёжное механическое соединение ответных частей и стабильный электрический контакт при умеренных токах и напряжениях. Резьбовая фиксация обеспечивает устойчивость сочленения к вибрационным и эксплуатационным нагрузкам.

Расшифровка маркировки

Обозначение 2РМТ36КПЭ20Ш2В1В построено по стандартной схеме и содержит сведения о конструкции и исполнении изделия:

• 2РМТ — серия цилиндрических низкочастотных соединителей с резьбовой фиксацией.
• 36 — типоразмер, соответствующий диаметру корпуса около 36 мм.
• КПЭ — исполнение: контактные части сферического типа, пластмассовый корпус, эластичный уплотнитель; как правило, приборный негерметичный или условно-герметичный вариант.
• 20 — число контактов в разъёме, 20 штук.
• Ш2В1В — вариант конструктивно-технологического исполнения: штепсельная часть (вилка), тип розетки или вилки, материал и покрытие контактов (серебро), всеклиматическое исполнение, негерметичный вариант.

Маркировка позволяет однозначно определить типоразмер корпуса, число контактов, тип контактных частей и климатическое исполнение ещё до обращения к техническим условиям.

Подтверждённые технические особенности

Соединитель рассчитан на 20 контактов, распределённых по контактным рядам под конкретные токовые и сигнальные цепи. Рабочий ток контакта типично составляет до 4–5 А на контакт; точное значение зависит от конкретного технического условия и конструкции, но для 20-контактного исполнения серии 2РМТ обычно не превышает 5 А на контакт.

Максимальное рабочее напряжение достигает нескольких сотен вольт — часто порядка 560–700 В постоянного или переменного тока в зависимости от технических условий. Электрическая прочность изоляции составляет не менее примерно 1800–2300 В при испытании на пробой: около 1850 В при рабочем напряжении 560 В и порядка 2300 В при рабочем напряжении 700 В.

Сопротивление изоляции между контактами — не менее 5000 МОм. Ёмкость между контактами находится на уровне нескольких пикофарад, например не более 6 пФ между соседними контактами.

Корпус разъёма изготовлен из стойких пластмасс, часто эпоксидных или термопластичных компаундов, устойчивых к влиянию факторов окружающей среды. Контакты имеют серебряное покрытие, что обеспечивает хороший контакт и стабильное переходное сопротивление.

Применение и монтаж

Разъём предназначен для монтажа на плате или в панели прибора, то есть относится к приборному типу, с винтовым или непосредственным креплением к корпусу. Отсутствие герметичного уплотнения подразумевает применение в условиях, не требующих повышенной защиты от влаги и пыли, либо при допустимой степени защиты от внешней среды.

Изделие используется в электронных блоках, контроллерах, распределительных панелях, измерительных и промышленных приборах. Соединитель подходит для коммутации как силовых цепей с ограниченным током до 4–5 А на контакт, так и сигнальных цепей, где важны стабильное переходное сопротивление и малая межконтактная ёмкость.

Всеклиматическое исполнение расширяет допустимые условия эксплуатации, а негерметичный вариант исполнения определяет ограничения по прямому воздействию влаги и пыли. Перед применением в конкретном устройстве рекомендуется уточнять параметры по действующим техническим условиям изготовителя.
