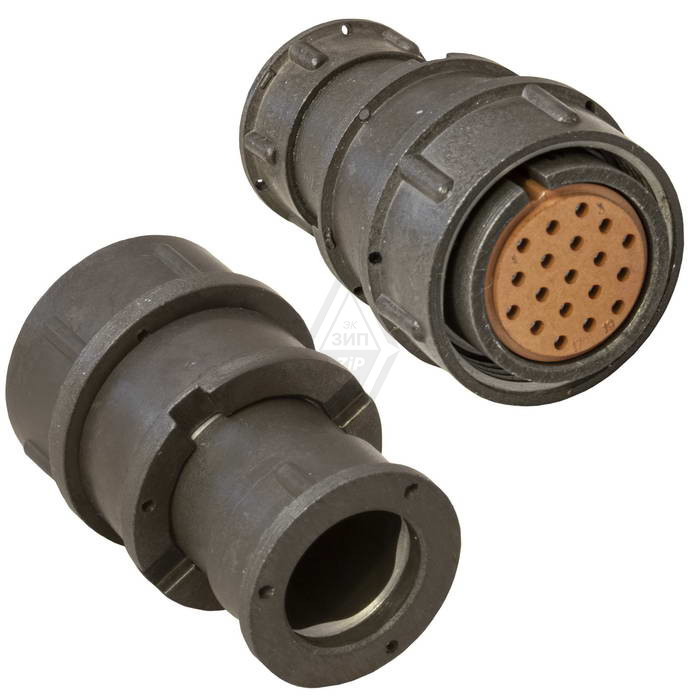

2РМТ36КПЭ20Ш2В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Условный размер корпуса составляет 36 мм, количество контактов — 20, с сочетанием диаметров 1 мм и 1,5 мм. +1
Рабочая температура от -60°C до +100°C, максимальное напряжение — 560 В для контактов 1 мм и 700 В для 1,5 мм, токовая нагрузка до 5 А и 10 А соответственно, суммарно до 100 А. +1
Работает в цепях постоянного и переменного тока до 3 МГц, с высоким сопротивлением изоляции не менее 5000 МОм.​

Конструкция

Корпус кабельный (К) с прямым патрубком (П) и гайкой для экранированного кабеля (Э), часть соединителя — вилка (Ш). +1
Контакты покрыты серебром (В), сопротивление не превышает 5 мОм для 1 мм и 2,5 мОм для 1,5 мм, монтаж внутренний объемный пайкой. +1
Резьбовая фиксация, всеклиматическое исполнение В2.1 по ГОСТ 15150-69.​

Устойчивость

Выдерживает синусоидальную вибрацию 1–5000 Гц, влажность до 98% при +40°C, иней, росу и солнечное излучение. +1
Наработка не менее 1000 часов, до 500 сочленений-расчленений, срок сохраняемости 15 лет.​
