2РМТ36КПЭ20Ш2В1В «5» — это кабельная вилка из серии низкочастотных цилиндрических негерметичных разъемов 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Разъем имеет условный размер корпуса 36 мм, кабельный корпус (К) с прямым патрубком (П) и гайкой для экранированного кабеля (Э).
Количество контактов — 20, сочетание 2 (диаметры 1 мм и 1,5 мм), покрытие контактов — серебро (В1).
Максимальное рабочее напряжение: до 560 В для контактов 1 мм и до 700 В для 1,5 мм; токовая нагрузка — 5 А и 10 А соответственно.

Рабочие условия

Диапазон температур от -60 до +100 °С, всеклиматическое исполнение.
Сопротивление изоляции не менее 1000–5000 МОм, число сочленений-расчленений — 500, минимальная наработка — 5000 часов.
Срок сохраняемости — 15–25 лет.

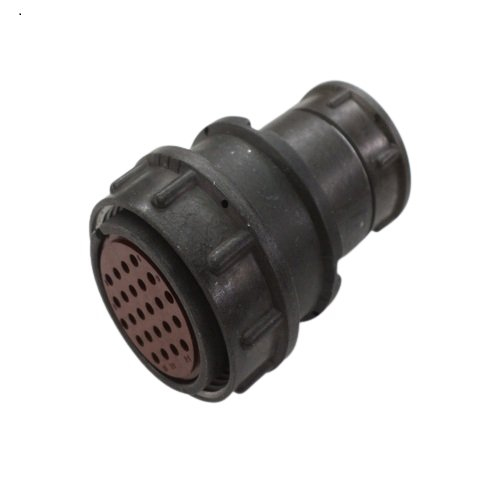

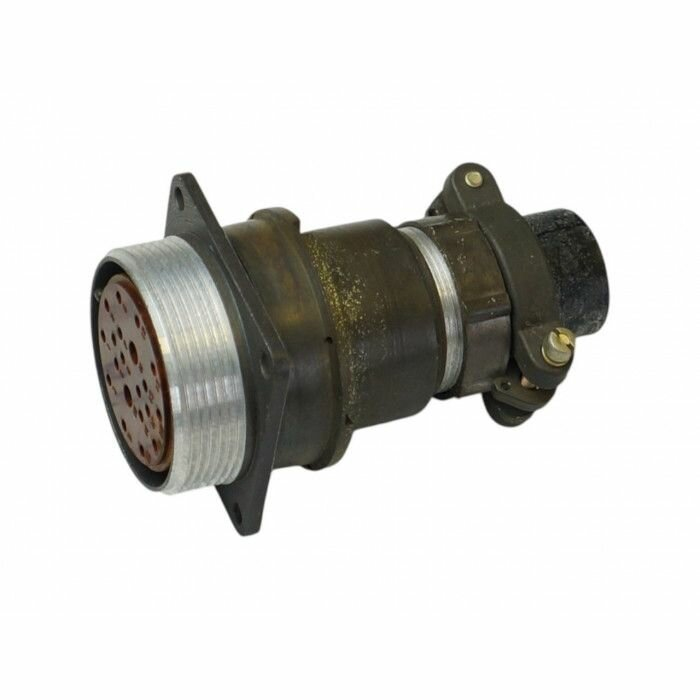

На изображении показан типичный вид разъемов серии 2РМТ с резьбовым соединением и контактами, что соответствует конструкции 2РМТ36КПЭ20Ш2В1В «5».

Конструкция и применение

Металлический корпус обеспечивает прочность, контакты устойчивы к коррозии благодаря серебряному покрытию.
Разъем выдерживает механические удары до 5000 м/с² и линейное ускорение 2000 м/с², подходит для промышленного оборудования.
Суммарная нагрузка на соединитель — до 100 А.
