Назначение и область применения

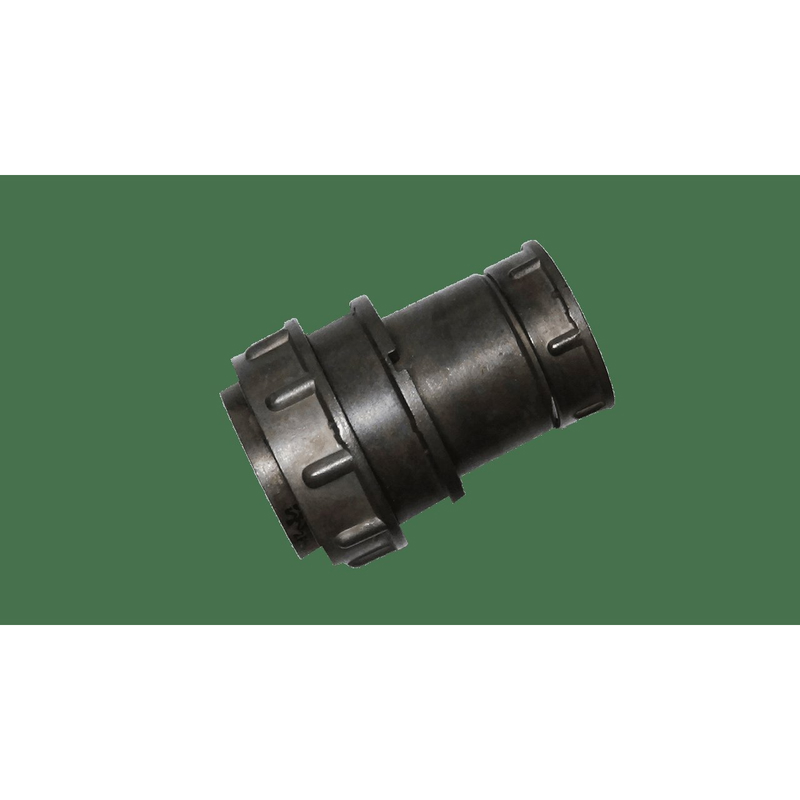

Цилиндрический низкочастотный тропикоустойчивый соединитель 2РМТ36КПЭ20Ш2В1В предназначен для коммутации электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Изделие выполнено в кабельном исполнении и представляет собой вилку (Ш) с резьбовой фиксацией, что обеспечивает надёжное механическое соединение и защиту от самопроизвольного разъединения при вибрационных нагрузках.

Соединитель рассчитан на эксплуатацию в составе промышленного оборудования, контрольно-измерительной аппаратуры, систем связи и телеметрии. Благодаря всеклиматическому исполнению и тропикоустойчивому конструктиву он применим в аппаратуре, работающей в суровых климатических условиях, включая зоны с повышенной влажностью и значительными перепадами температур.

Конструктивные особенности

Корпус условного размера 36 мм вмещает 20 контактов двух типов. Контакты диаметром 1 мм рассчитаны на максимальное рабочее напряжение 560 В и токовую нагрузку до 5 А. Контакты диаметром 1,5 мм допускают напряжение до 700 В и ток до 10 А. Такое сочетание позволяет в рамках одного соединителя коммутировать как сигнальные, так и силовые цепи.

Кабельная вилка оснащена прямым патрубком (ПЭ), предназначенным для подключения экранированного кабеля. Монтаж выполняется внутренним объёмным способом с пайкой, что обеспечивает стабильность электрических характеристик и механическую прочность узла заделки. Контактные поверхности покрыты серебром, что снижает переходное сопротивление и повышает коррозионную стойкость.

Электрические параметры

• Сопротивление изоляции — не менее 5000 МОм
• Ёмкость между контактами — до 6 пФ
• Электрическая прочность изоляции — 1850 В для контактов 1 мм
• Электрическая прочность изоляции — 2300 В для контактов 1,5 мм
• Рабочая частота — до 3 МГц

Условия эксплуатации и надёжность

Рабочий температурный диапазон изделия составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Всеклиматическое исполнение (Э) гарантирует сохранение заявленных характеристик при воздействии внешних факторов, характерных для открытых площадок, неотапливаемых помещений и передвижных установок.

Резьбовая фиксация в сочетании с цилиндрической формой корпуса обеспечивает устойчивость к механическим воздействиям и вибрациям. Соединитель сохраняет герметичность сочленения и стабильность контактного нажатия в течение всего срока службы. Изделие ориентировано на применение в промышленной электронике, где предъявляются повышенные требования к безотказности и долговечности разъёмных соединений.
