Назначение и область применения

Цилиндрический низкочастотный разъём 2РМТ36КПЭ20Ш2В1 относится к семейству соединителей 2РМТ и предназначен для коммутации кабелей в аппаратуре, включая схемы с экранированными проводами. Изделие применяется в составе пары «вилка–розетка» и рассчитано на работу в цепях низкой частоты. Негерметичное исполнение сочетается с тропикоустойчивостью, что позволяет использовать разъём во всеклиматическом варианте В2.1 по ГОСТ 15150-69. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и устойчивость соединения к вибрационным воздействиям, поэтому разъём востребован в промышленной электронике, измерительном оборудовании и аппаратуре, эксплуатируемой в жёстких условиях.

Конструкция и расшифровка маркировки

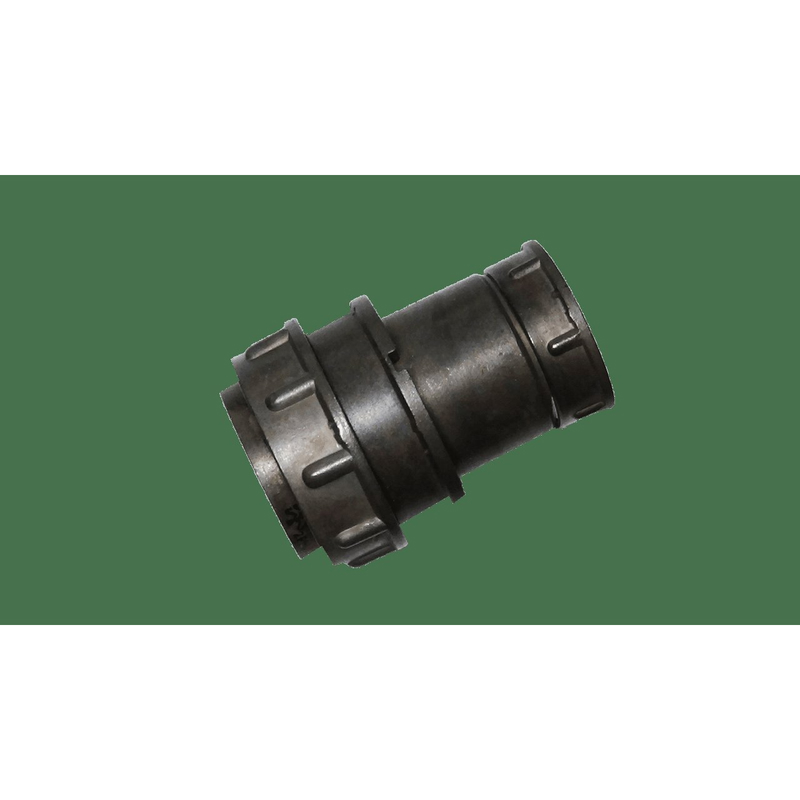

Маркировка 2РМТ36КПЭ20Ш2В1 содержит полную информацию о конструктивных особенностях изделия. Корпус выполнен из металла, имеет цилиндрическую форму и условный размер 36 мм. Кабельная вилка с прямым патрубком оснащена гайкой для экранированного кабеля, что упрощает монтаж и обеспечивает корректную заделку экрана. Количество контактов — 20, причём используется сочетание контактов двух диаметров: 1 мм и 1,5 мм. Покрытие контактов серебром гарантирует высокую проводимость и стойкость к коррозии. Теплостойкость класса 1 допускает длительную работу при температуре до плюс 100 градусов Цельсия.

Полная расшифровка обозначения:

• 2РМТ — серия цилиндрического тропикоустойчивого разъёма;
• 36 — условный размер корпуса, соответствующий диаметру 36 мм;
• К — корпус кабельный, вилка для монтажа на кабель;
• П — патрубок прямой;
• Э — гайка патрубка под экранированный кабель;
• 20 — количество контактов;
• Ш — штекерная часть, вилка;
• 2 — сочетание контактов с диаметрами 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия.

Электрические параметры

Разъём 2РМТ36КПЭ20Ш2В1 рассчитан на коммутацию цепей с напряжением до 560 В для контактов диаметром 1 мм и до 700 В для контактов диаметром 1,5 мм. Допустимый ток составляет до 5 А на контакт 1 мм и до 10 А на контакт 1,5 мм, при этом максимальная суммарная нагрузка на разъём достигает 100 А. Переходное сопротивление контактов не превышает 5 мОм для контактов 1 мм и 2,5 мОм для контактов 1,5 мм, что обеспечивает стабильность электрических соединений при длительной эксплуатации. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, подтверждая высокие диэлектрические свойства применённых материалов.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Конструкция устойчива к синусоидальной вибрации в полосе частот от 1 до 5000 Гц, механическим ударам одиночного и многократного действия, а также к воздействию влажного тепла, инея, росы и солнечного излучения. Тропикоустойчивое исполнение подтверждает пригодность разъёма для применения в регионах с высокой влажностью и агрессивными климатическими факторами. Минимальная наработка составляет 1000 часов, допустимое число циклов сочленения и расчленения — до 500. Срок сохраняемости достигает 15 лет, что делает разъём надёжным решением для долговременных проектов и ответственных узлов аппаратуры.
