Назначение соединителя 2РМТ36КПЭ20Ш2А1В

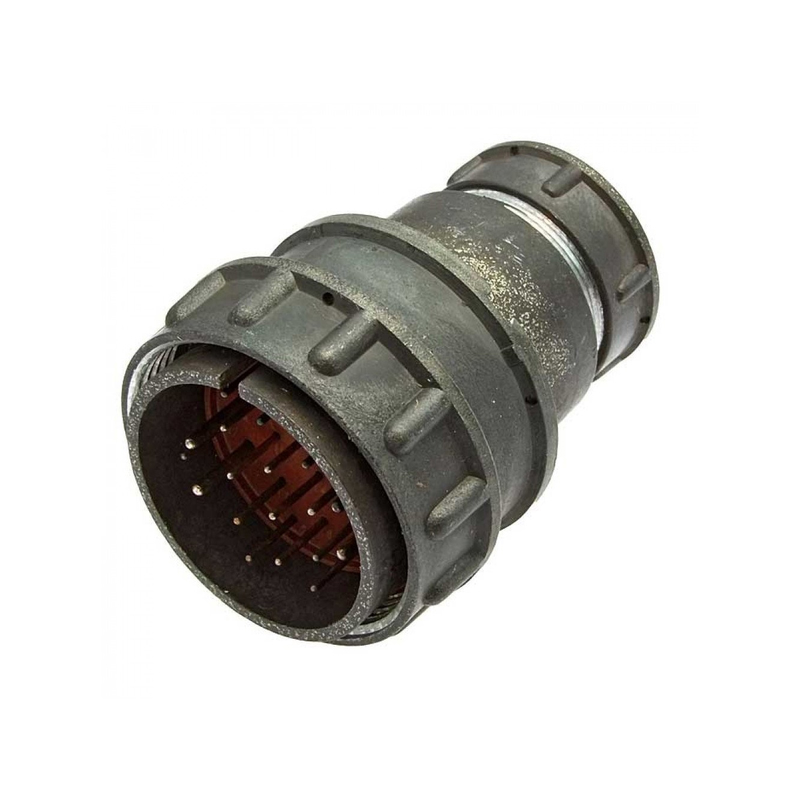

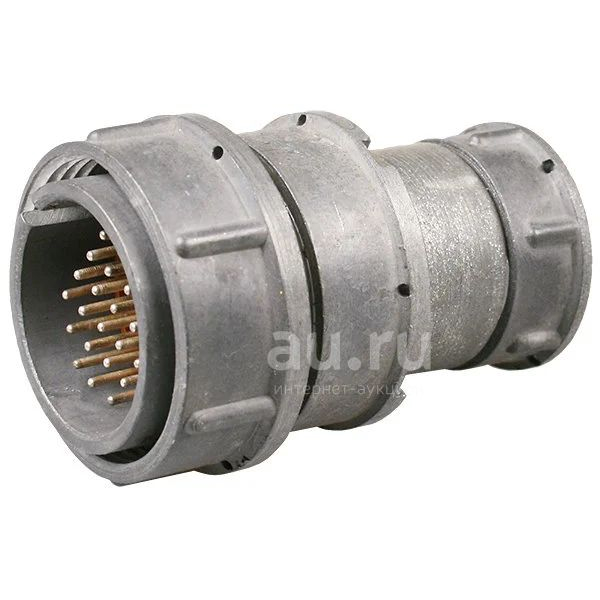

Цилиндрический низкочастотный тропикоустойчивый соединитель 2РМТ36КПЭ20Ш2А1В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к типу 2РМТ и имеет условный размер корпуса 36 мм. Конструктивно это кабельная вилка с прямым патрубком в экранированном исполнении, оснащённая 20 контактами смешанного типа. Соединитель применяется для внутреннего монтажа в составе радиоэлектронной аппаратуры, контрольно-измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Благодаря всеклиматическому исполнению В и климатическому варианту В2.1 по ГОСТ 15150-69, соединитель сохраняет работоспособность в широком диапазоне внешних воздействий. Правый вариант фиксации А1 обеспечивает удобство монтажа и исключает самопроизвольное расчленение при вибрации.

Ключевые особенности и конструктивные параметры

Расшифровка обозначения 2РМТ36КПЭ20Ш2А1В раскрывает полную конфигурацию изделия. Буква К указывает на кабельную вилку, П — на прямой патрубок, Э — на экранированное исполнение. Индекс Ш2 обозначает наличие контактов двух диаметров: 1 мм и 1,5 мм. Символ А1 соответствует правой резьбовой фиксации, а литеры В подтверждают всеклиматическое исполнение. Тип 2РМТ определяет негерметичную конструкцию с условным размером корпуса 36 мм.

Электрические характеристики

• Токовая нагрузка на контакт диаметром 1 мм — 5 А
• Токовая нагрузка на контакт диаметром 1,5 мм — 10 А
• Суммарная допустимая токовая нагрузка — до 100 А
• Максимальное рабочее напряжение для контактов 1 мм — до 560 В
• Максимальное рабочее напряжение для контактов 1,5 мм — до 700 В
• Сопротивление контактов диаметром 1 мм — не более 5 мОм
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм
• Ёмкость между контактами — до 6 пФ
• Сопротивление изоляции — не менее 5000 МОм

Контакты смешанного типа позволяют в одном соединителе одновременно передавать сигнальные и силовые цепи, что сокращает количество разъёмов в аппаратуре и упрощает монтаж.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на эксплуатацию при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 40 градусов Цельсия, что подтверждает тропикоустойчивость изделия и возможность применения во влажном климате.

Механическая прочность конструкции обеспечивает устойчивость к интенсивным динамическим нагрузкам. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, многократные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Диапазон рабочего атмосферного давления составляет от 10 в минус двенадцатой степени до 506 кПа.

Ресурсные показатели

• Минимальная наработка — 1000 часов
• Количество сочленений-расчленений — 500 циклов
• Рабочая частота — до 3 МГц

Указанные ресурсные параметры подтверждают долговечность соединителя при многократном использовании в аппаратуре, требующей периодического подключения и отключения кабельных сборок. Резьбовая фиксация обеспечивает стабильное контактное усилие на протяжении всего срока службы.

Применение в аппаратуре

Соединитель 2РМТ36КПЭ20Ш2А1В востребован в блочных и стоечных конструкциях радиоэлектронной аппаратуры, где необходимо экранированное кабельное соединение с высокой плотностью контактов. Наличие экрана снижает влияние внешних электромагнитных помех на передаваемые сигналы, что особенно важно при работе с низкочастотными цепями до 3 МГц. Прямой патрубок позволяет осуществлять подвод кабеля без дополнительных угловых переходников, упрощая компоновку внутри приборов.

Смешанный состав контактов диаметром 1 мм и 1,5 мм даёт возможность одновременной коммутации сигнальных линий с умеренными токами и силовых цепей с нагрузкой до 10 А на контакт. Это делает соединитель универсальным решением для источников питания, блоков управления, интерфейсных модулей и измерительных трактов.
