Назначение

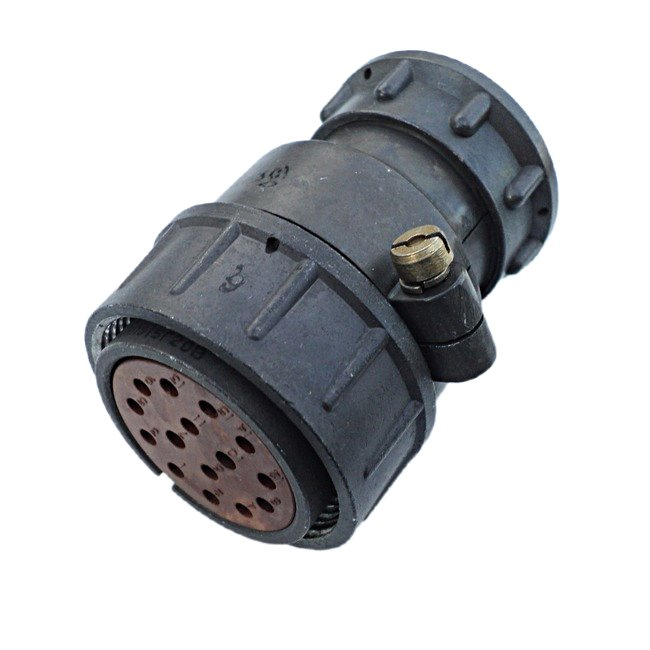

2РМТ36КПЭ20Г2В1В — кабельная розетка серии 2РМТ, цилиндрический низкочастотный тропикоустойчивый соединитель российского производства. Изделие предназначено для монтажа на кабель и применяется в электрических и радиотехнических устройствах для коммутации цепей постоянного и переменного тока. Конструкция с прямым патрубком и гайкой рассчитана на подключение экранированного кабеля, что делает розетку пригодной для работы в составе экранированных кабельных сборок.

Артикул товара — 70177. Категория — 2РМТ36. Год выпуска, указанный в характеристиках, — 79-89. Производитель в данных о товаре не указан.

Подтверждённые особенности

Ниже перечислены характеристики, подтверждённые для данной позиции. Конкретные значения приведены в пределах, указанных в описании, и зависят от исполнения и условий эксплуатации.

• Тип соединителя: 2РМТ, розетка кабельная с прямым патрубком и гайкой для экранированного кабеля.
• Условный размер корпуса: 36 мм.
• Количество контактов: 20, сочетание контактов — второе, типоряд контактов «2».
• Покрытие контактов: серебро, обеспечивающее хорошую проводимость и умеренную коррозионную стойкость.
• Частотный диапазон: цепи постоянного и переменного тока с частотой до примерно 3 МГц.
• Максимальное рабочее напряжение: до около 560–700 В в зависимости от типа исполнения и условий.
• Токовая нагрузка на один контакт: порядка 6 А; суммарная токовая нагрузка — до 100 А.
• Климатическое исполнение: всеклиматическое; рабочий диапазон температур обычно от минус 60 до плюс 100 °C.
• Ресурс сочленений и расчленений: порядка 500 раз; повышенная наработка и длительный срок хранения — около 25 лет при соблюдении условий.
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях в зависимости от конкретного паспорта.
• Ёмкость между контактами: не более примерно 6 пФ.
• Электрическая прочность изоляции: порядка 1850–2300 В при соответствующих напряжениях.

Применение

Розетка 2РМТ36КПЭ20Г2В1В применяется в электрических и радиотехнических устройствах, где требуется надёжное соединение кабеля с оборудованием в условиях повышенных требований к климатической устойчивости. Тропикоустойчивое и всеклиматическое исполнение позволяет использовать изделие в диапазоне температур от минус 60 до плюс 100 °C, что подходит для техники, работающей в сложных климатических условиях.

Благодаря 20 контактам с серебряным покрытием и допустимой суммарной нагрузке до 100 А соединитель подходит для коммутации многопозиционных цепей с частотой до 3 МГц. Конструкция с прямым патрубком и гайкой для экранированного кабеля обеспечивает механическое закрепление кабеля и возможность экранирования, что важно для снижения помех в радиотехнических трактах.

Выдерживаемый ресурс порядка 500 циклов сочленения и расчленения, а также длительный срок хранения около 25 лет при соблюдении условий делают розетку пригодной для применения в составе изделий с длительным жизненным циклом и для комплектования ЗИП. Перед установкой следует учитывать конкретное исполнение и паспортные данные, поскольку часть электрических параметров изоляции приводится в диапазонах и уточняется для каждой партии.
